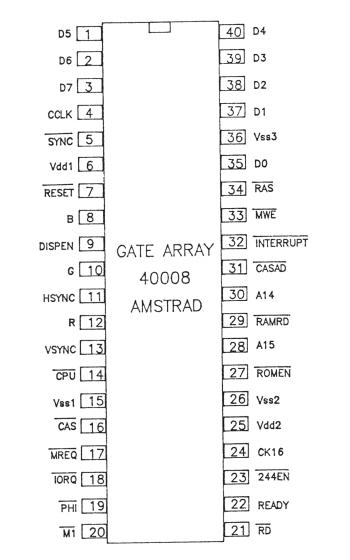

Brochage du composant Vidéo Gâte Array du CPC 664.
- Broches 1, 2, 3, 35, 37, 38, 39 et 40 : D0 à D7 (entrées/sorties), huit signaux correspondant aux bits des données à traiter ou restitués par le 40008.
- Broche 4 : CCLK (sortie)
Signal d'horloge carré, de fréquence 1 MHz, permettant le rafraîchissement de la mémoire dynamique. Ce signal, à l'aide du contrôleur vidéo, permet de rafraîchir une zone mémoire de 64 K-octets.
- Broche 5 : SYNC (SYNChronisation) (sortie)
Signal de synchronisation pour l'écran de visualisation.
- Broche 6 : Vdd1 (entrée)
Broche d'alimentation, à connecter au +5 volt.
- Broche 7 : RESET (entrée)
Signal actif à l'état bas, permettant la ré-initialisation du Vidéo Gâte Array. Ce signal est normalement actif dès l'allumage du micro-ordinateur, ou à chaque appui sur les touches < SHIFT > < CONTROL > < ESC >, pendant un laps de temps très court, puis devient inactif lors du fonctionnement normal de votre CPC.
- Broche 8 : B (Blue) (sortie)
Sortie de la composante Bleue destinée à l'écran.
- Broche 9 : DISPEN (DISPlay ENable) (entrée)
Signal impulsionnel, actif à l'état haut, en provenance du contrôleur vidéo, permettant l'autorisation d'affichage d'une donnée.
- Broche 10 : G (Green) (sortie)
Sortie de la composante Verte destinée à l'écran.
- Broche 11 : HSYNC (Horizontal SYNChronisation) (entrée)
Signal impulsionnel, actif à l'état haut, en provenance du contrôleur vidéo, et permettant la synchronisation horizontale lors du balayage écran.
- Broche 12 : R (Red) (sortie)
Sortie de la composante Rouge destinée à l'écran.
- Broche 13 : VSYNC (Vertical SYNChronisation) (entrée)
Signal de même forme que HSYNC, mais dont l'action permet la synchronisation verticale du balayage écran.
- Broche 14 : CPU (Control Process Unit ADDRess) (sortie)
Signal d'horloge carré de fréquence 1 MHz utilisé comme fréquence de base par le générateur sonore, et comme commande, au niveau bas (0 volt), des composants 74LS153, et permet de signaler si la donnée est destinée au contrôleur vidéo ou au microprocesseur, lors de l'adressage de la RAM dynamique.
- Broche 15 : Vss1 (entrée)
Broche à connecter à la référence de tension de l'alimentation (0 Volt).
- Broche 16 : CAS (Colomn Adress) (sortie)
Signal impulsionnel validant l'adresse colonne pour la mémoire RAM (octet le plus fort), lorsqu'il est à l'état haut.
- Broche 17 : MERQ (MEmory ReQuest) (entrée)
Signal impulsionnel, actif à l'état bas, signalant au 40007 que le microprocesseur veut effectuer un dialogue avec la mémoire.
- Broche 18 : IORQ (Input Output ReQuest) (entrée)
Signal impulsionnel, qui lorsqu'il est à l'état bas, signale au Gâte Array que le microprocesseur effectue une opération d'entrée/sortie sur un port.
- Broche 19 : PHI (sortie)
Signal carré de fréquence fixe égale à 4 MHz et destinée au microprocesseur Z80, comme étant son horloge.
- Broche 20 : M1 (entrée)
Signal impulsionnel en provenance du microprocesseur, et signalant que ce dernier vient de recevoir un ordre d'interruption.
- Broche 21 : RD (ReaD) (entrée)
Signal impulsionnel, actif au niveau bas, en provenance du microprocesseur, signalant qu'une opération de lecture doit être effectuée.
- Broche 22 : READY (sortie)
Signal impulsionnel, actif à l'état haut (5 volts), permet de bloquer momentanément le fonctionnement du microprocesseur et valider le composant BUFFER 74LS373, pour qu'il prenne en compte une éventuelle information sur ses broches de données.
- Broche 23 : 244EN (244 ENable) (sortie)
Signal impulsionnel validant le composant 74LS244, au niveau bas, qui permet aux données en provenance du microprocesseur de parvenir au Vidéo Gâte Array.
- Broche 24 : CK16 (entrée)
Signal d'horloge, carré, d'une fréquence de 16 MHz, engendrée par le quartz, et assurant le fonctionnement du Vidéo Gâte Array. C'est à partir de ce signal que sont engendrés par division les autres signaux d'horloge.
- Broche 25 : Vdd2 (entrée)
Broche d'alimentation, à connecter au +5 Volts.
- Broche 26 : Vss2 (entrée)
Broche à connecter à la référence de tension de l'alimentation (0 Volt).
- Broche 27 : ROMEN (ROM ENable) (sortie)
Signal impulsionnel, actif à l'état bas, et validant une des mémoires morte ou éventuellement EPROM additionnelle, lors d'un accès demandé par le microprocesseur.
- Broche 28 : A15 (entrée)
Bit d'adresse de poids le plus fort, servant, associé à A14, à adresser le Vidéo Gâte Array.
- Broche 29 : RAMRD (RAM ReaD) (sortie)
Signal impulsionnel, actif à l'état bas, validant le composant buffer 74LS373 pour transmettre une donnée au microprocesseur.
- Broche 30 : A14 (entrée)
Bit d'adresse de poids le plus fort, servant, associé à A15, à adresser le Vidéo Gâte Array.
- Broche 31 : CASAD (CAS ADDRess) (sortie)
Signal impulsionnel actif au niveau bas, permettant la commutation de l'adresse colonne à l'aide des multiplexeurs 74LS153.
- Broche 32 : INTERRUPT (INTERRUPtion) (sortie)
Signal impulsionnel périodique, de période T = 3.3 ms, actif à l'état bas, et permettant d'interrompre le microprocesseur, pour l'obliger à s'occuper des files d'attente d'événement (remise à jour du compteur TIME, gestion clavier, gestion sonore, ...).
- Broche 33 : MWE (Memory Write Enable) (sortie)
Signal impulsionnel, actif au niveau bas, permettant l'écriture d'une donnée en RAM.
- Broche 34 : RAS (Row Adress) (sortie)
Signal impulsionnel indiquant à la RAM dynamique que l'adresse présente sur ses entrées est une adresse ligne.
- Broche 36 : Vss3 (entrée)
Broche à connecter à la référence de tension de l'alimentation (0 Volt).
