2/3.2.2 Les « Vidéo Gâte Array » 40007, 40008 (20RA043) et 40010 de l'Amstrad

Le 40010 DU CPC-6128

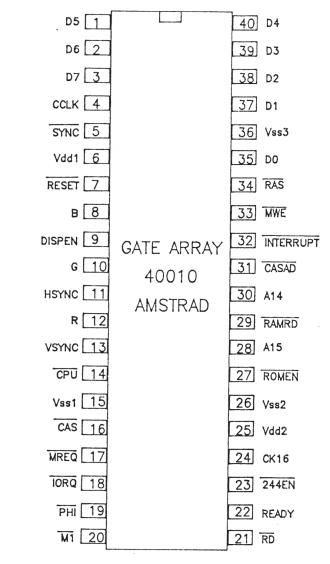

Brochage du composant Vidéo Gâte Array du CPC-6128.

Le Vidéo Gâte Array 40010 du CPC-6128 est le dernier de la série, et contrairement à la différence de brochage entre le 40007 et le 40008, sa conception extérieure n'a pas été modifiée, elle est identique à celle du 40008, nous vous demanderons donc de vous reporter à la description de chacune des broches, précédemment citée.

Signalons que les signaux RAS et CCLK permettent de gérer cette fois-ci une zone mémoire de deux fois 64 K-octets, grâce à l'adjonction d'un composant supplémentaire : le PAL16L8AC que nous détaillerons plus loin.

Fonctionnellement, aucune nouvelle possibilité n'a là été apportée.

Par contre sa structure interne, à laquelle nous ne pouvons accéder, a probablement été modifiée, car l'on peut remarquer que cette nouvelle version possède une dissipation thermique modeste, comparée à ses prédécesseurs, surtout celui du CPC-464, dont certains modèles furent défaillants.

Heureusement, dans des versions récentes du CPC-464, il fut prévu la place pour un 40010, qui se trouva ainsi câblé en série.

Notez qu'il est aussi possible de remplacer le 40010 du CPC-6128, au cas où le votre serait défaillant, par un 40007, que vous auriez récupéré sur un CPC-464 (dont un autre composant serait défaillant), en prenant soin de dessouder le premier, et souder le deuxième sur l'emplacement prévu à cet effet.

★ NOTE: 20e Complément
