HARDWARE ★ COMMUNICATION CPC PC via CENTRONICS ★

Transfert PC <-> CPC|CPCINFOS)

Ce programme s'adresse à tous ceux qui ont envie de faire communiquer simplement un CPC Amstrad et un Personnal Computer (PC), c'est-à-dire de transférer des fichiers de tout type, données, BASIC ou binaire, et cela, dans un sens ou l'autre.

L'astuce est d ' utiliser les deux ordinateurs dans leur version de base. ceux-ci présentent la caractéristique d'avoir au moins un port Centronics chacun (pour la connexion d'une Imprimante).

Le principe est de relier les deux ordinateurs par les ports Centronics et de faire passer les données de l'un vers l'autre sous la forme d'une pseudo liaison série avec toutes les sécurités nécessaires : contrôle de parité par exemple.

Ingrédients :

  • Une petite longueur de cordon 3 fils
    Un zeste de soft pour le CPC
    Une pincée d'octets pour le PC.

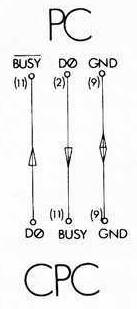

Commençons donc par le hard ! Il nous faut : un câble 3 fils (blindage non nécessaire) d'une longueur maxi de 4 m.
Un connecteur mâle pour circuit imprimé 2x17 broches (coté CPC) et un connecteur femelle DB25 broches pour le PC.

Et pour quelques octets de plus !

Principe de l'émission de 1 bit du PC (ou CPC)

Remarque : la différence entre le PC et le PC sera la compatibilité du signal du BUSY actif.

  • Pour le PC, BUSY=0
  • Pour le CPC, BUSY=1

Principe de la réception de 1 bit du PC (ou CPC)



Procédure de mise en marche

  1. Raccorder les deux ordinateurs.
  2. Mettre sous tension le PC et attendre le démarrage complet (reset du port imprimante Centronics)
  3. Mettre sous tension le CPC et lancement du programme CCPVC (RUN"CCPVC") sur le CPC
  4. Lancement du programme CPCVC (sous GWBASIC, RUN"CPCVC") sur le PC.
  5. Le programme est prêt. Il suffit de lire les Instructions à l'écran.

Echange BASIC / LANGAGE MACHINE

-----------------------------------------
A000           ;Caractère envoyé ou reçu
-----------------------------------------
A001     1
A002     B
A003     :
A004     A
A005     B        nom du fichier
A006     C        -USER
A007     D        - LECTEUR
A008     E         ;-:
A009     F         ;- nom du fichier (8)
A00A     G        - •
A00B     H         ;- extension (3)
A00C     .
A00D     X
A00E     Y
A00F     Z
-----------------------------------------
A010     Longueur du nom de fichier
         ;de &01 à &0F
-----------------------------------------
         ;Type de fichier
A011     0  : &00: BASIC
         ;2  : &02 : BINAIRE
         ;22 : &16: ASCII
-----------------------------------------
A012      octet sup            longueur
A013      octet fort         ;|  de
A014      octet faible       /  fichier
-----------------------------------------
A015      Type erreur (voir tableau)
-----------------------------------------
A016      Compteur pour fichier ASCII
-----------------------------------------

Type d'erreur suivant la routine

-----------------------------------------
A015      0    OK
          1    déjà ouvert
          2    nom Inconnu
          3    donnée erreur
-----------------------------------------
-----------------------------------------
A015      0       OK
-----------------------------------------
          1       erreur de parité
-----------------------------------------

Les routines

--------------------------------------------------------
Init      &9000       Arrêt message d'erreur
                     ; du lecteur de disquette et
                     ; Initialisation
--------------------------------------------------------
olect     &9015       Ouverture de fichier en
                     ; lecture
--------------------------------------------------------
lecture   &9072       Lecture d'un octet du
                     ; fichier séquentiellement
--------------------------------------------------------
envol    &9087       Envol d'un caractère sur
                     ; 8 bits + parité
--------------------------------------------------------
oect      &90CE       Ouverture de fichier en
                     ; écriture
--------------------------------------------------------
recept    &9106       Reçoit un caractère sur
                     ; 8 bits + parité
--------------------------------------------------------
ecrit     &90F4       Ecrit un octet dans le
                     ; fichier séquentiellement
--------------------------------------------------------

Quelques remarques :

  • Au démarrage des programmes, le CPC fonctionne en mode émission et le PC en mode réception. Il faut veiller, bien entendu, à ce que les modes soient Inversés entre les deux machines, c'est-à-dire de respecter la règle de l'émetteur/récepteur, sinon blocage !
  • Compatibilité des vitesses d'horloge, surtout celle du PC. La lecture des données à la réception est temporisée et le programme fonctionne correctement avec un PC à 12 MHz.
    Pour les PC plus rapides. Il faudra sûrement augmenter cette valeur (2 par défaut), avec un POKE &914D,valeur et POKE &9166,valeur, dans le programme CCPVC.BAS du CPC.
    Avec cette valeur de 2, on obtient des vitesses de transfert de l'ordre de 15 octets/s (135 bauds).
  • Marque de fin de fichier. A la fin de chaque fichier transféré, on vérifie que le dernier octet vaut 8c 1 A (EOF). S'il ne l'est pas, alors on envole un octet supplémentaire égal à &1A.
    Normalement, tous les fichiers ASCII le possède, mais pas les fichiers Basic et binaire du CPC.
    A propos des fichiers BASIC, il est préférable d'en faire une sauvegarde en ASCII (SAVE "programme.BAS",A) pour pouvoir les récupérer facilement sous l'Interpréteur BASIC.
  • Entre CPC. On peut également connecter un CPC avec un CPC mais cela n'a d'Intérêt que si les formats de disquettes sont différents, par exemple.

CPCINFOS n°42 - Pascal ARRIBAT
