Rubidouille A100% n°18: L'OverscanCoding Chronique A100% De Rubi

Pour ces fins de vacances qui, comme d'habitude, sont d'une tristesse à mourir à la Matt Murdock dans Double Détente, voici un nouveau souffle apporté par le Rubi masqué à vos petites machines. Pendant plusieurs mois il vous fera partager ses connaissances illimitées dans le monde du CPC. Pour commencer en beauté, nous verrons le fonctionnement de l'Overscan ou comment gonfler vos pages de présentation de 16 Ko à 24 Ko, ce qui représente une image plein écran.

Pour dire deux mots sur le fonctionnement de l'Overscan, il faut vous préciser que la petite bête qui se charge de cet exploit n'est autre que notre vieux CRTC, qui, contrairement à ce que l'on pourrait croire, peut gérer un écran de plus de 16 Ko. A vrai dire, le CRTC peut même, si on le lui demande gentiment, prendre sous son aile deux pages écran, donc 32 Ko. Le seul problème que l'on ne pourra pas résoudre, c'est la taille fixe du moniteur. Car même en éclatant le border à fond les gamelles, on obtiendra un écran d'environ 24 Ko visible. Les registres à influencer sont le 1 et 2 pour le nombre total de caractères affichés (dans le cas de notre programme, 92 octets), et les registres 6 et 7 pour le nombre de lignes (264 lignes). Mais le plus important reste les registres 12 et 13 qui déterminent l'offset de départ, avec en prime la taille de l'écran à gérer (soit 16 Ko ou 32). Les valeurs possibles sont &0C pour commencer votre page à l'adresse 0, &1C pour l'avoir en &4000, &2C pour &8000, enfin &3C pour avoir une page commençant en &C000 et ayant comme dernier octet l'adresse &3FFF. On peut faire un petit réajustement en plaçant une valeur allant de 0 à 255 dans le registre 13, ce qui permettra dans notre programme de commencer notre écran à l'adresse &D0.

OVERSCAN, MODE D'EMPLOI

Trois programmes vous sont proposés. Le premier vous sauvera sur une disquette quatre pages écran. C'est dans ces pages que vous dessinerez votre chef-d'œuvre. Le deuxième programme rassemblera ces dessins pour en former une image au format de l'Overscan. Le dernier, pour, s'occupera de l'affichage de cet écran.

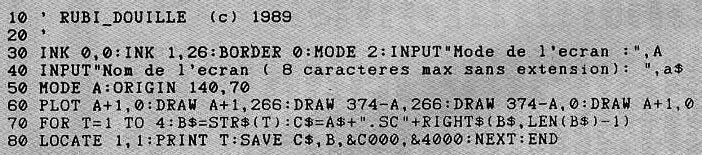

Dans le premier programme, vous choisissez le mode dans lequel sera dessiné votre écran en Overscan (de 0 à 2). Donnez ensuite un nom à cet écran. Sous vos yeux ébahis, le CPC dessinera quatre écrans en les numérotant de 1 à 4, qui, sur la disquette, porteront le nom donné au départ avec l'extension "SC1 ,SC2, SC3 et SC4".

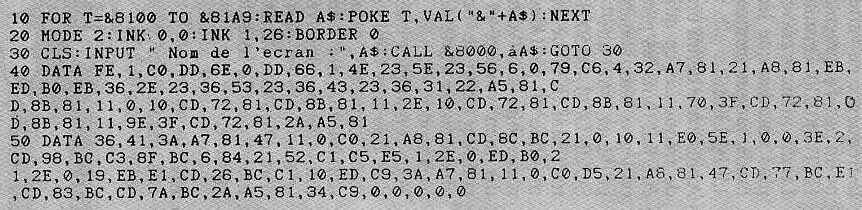

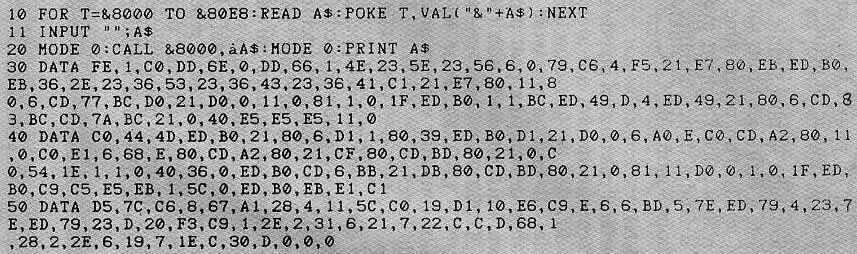

Prenez un utilitaire de dessin capable de charger une image n'appartenant pas à son format, puis avec le talent qui vous est propre, remplissez les quatre écrans. Une fois ce travail de graphiste terminé, lancez le deuxième programme. Donnez le nom en commun des écrans. Le CPC les charge un par un et sauve un fichier de 24 kilos avec l'extension "SCA' ; si vous n'avez pas d'autre écran en cours, arrêtez le programme par Esc. Lancez le troisième programme. Répétez pour la dernière fois le nom de vos écrans au CPC, en n'oubliant pas de modifier la ligne 20 dans laquelle le mode écran est donné. Admirez en douceur le résultat et consommez avec modération. Loyer Stan

;
; RUBI_DOUILLE (c) 1989
;
; ----- AFFICHEUR OVERSCAN -----
;
;
ORG #8000

CP 1
RET NZ
LD L,(IX+0)
LD H,(IX+1)
LD C,(HL)
INC HL
LD E,(HL)
INC HL
LD D,(HL)
LD B,0
LD A,C
ADD A,4
PUSH AF
LD HL,NOM
EX DE,HL
LDIR
EX DE,HL
;
LD (HL),"." ; Rajouter extension
INC HL
LD (HL),"S"
INC HL
LD (HL),"C"
INC HL
LD (HL),"A"
INC HL
POP BC
LD HL,NOM
LD DE,#680 ; Chargement d'un
CALL #BC77 ; sprite de 24Ko ( 92*264)
RET NC ; Test si ok
LD HL,#D0 ; Sauvegarde du Basic
LD DE,#8200
LD BC,#1200
LDIR
LD BC,#BC01 ; On Cache l'ecran
OUT (C),C
DEC C
INC B
OUT (C),C
LD HL,#680 ; On charge
CALL #BC83
CALL #BC7A
;
LD HL,#4000 ; On deplace le sprite
; pour l'afficher
PUSH HL
PUSH HL
PUSH HL
LD DE,#C000
LD B,H
LD C,L
LDIR
LD HL,#680
POP DE
LD BC,#3980
LDIR
POP DE ; On affiche le haut
LD HL,#D0
LD B,160
LD C,#C0
CALL ENVOIE
LD DE,#C000 ; On affiche le bas
POP HL
LD B,104
LD C,#80
CALL ENVOIE
LD HL,ECR1 ; On active l'overscan
CALL OUTT ;
LD HL,#C000 ; On vide l'ancien écran
LD D,H
LD E,1
LD BC,#4000
LD (HL),0
LDIR
CALL #BB06
LD HL,ECR2 ; Ecran AMSTRAD demande
CALL OUTT
LD HL,#8200
LD DE,#D0
LD BC,#1E00
LDIR
RET
ENVOIE: PUSH BC ; C5
PUSH HL ; E5
EX DE,HL ; EB
LD BC,92 ;
LDIR ;
EX DE,HL ; EB
POP HL ; E1
POP BC ; C1
PUSH DE ; D5
LD A,H ; 7C
ADD A,8 ;
LD H,A ; 67
AND C ; A1
JR Z,ENVOIE_1 ;
LD DE,#C000+92 ;
ADD HL,DE ; 19
ENVOIE_1:
POP DE ; D1
DJNZ ENVOIE ;
RET ; C9
OUTT: ; Dressage du CRTC
LD C,6 ;
LD B,#BD ;
OUT1:
DEC B ; 05
LD A,(HL) ; 7E
OUT (C),A ;
INC B ; 04
INC HL ; 23
LD A,(HL) ; 7E
OUT (C),A ;
INC HL ; 23
DEC C ; 0D
JR NZ,OUT1 ;
RET ; C9
ECR1: DB &01,&2E
DB &02,&31
DB &06,&21
DB &07,&22
DB &0c,&0C
DB &0d,&68
ECR2: DB &01,&28,&02,&2e,&06,&19
DB &07,&1e,&0c,&30,&0d,&00

Lover Stan, ACPC n°18 Septembre 1989, p70-71

★ ANNÉE: 1989
★ AUTEUR: RUBI
