La bible du CPC 6128 : 1.07.01 L'affectation des connexions du 8255 |

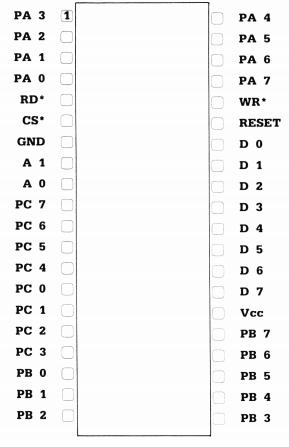

L'affectation des pins du 8255 est indiquée par la figure suivante. En voici la signification: D0 - D7 : Data Unes. Ces connexions sont reliées au bus de données du processeur. Elles servent au transfert des données vers et à partir du processeur. CS : Chip sélect. Un low sur ce pôle sélectionne le composant. Les signaux figurant actuellement sur les canaux RD, WR et Data sont acceptés par le 8255. RD : Read. Un low sur ce pôle entraîne que le 8255 envoie des données ou des informations d'état au processeur, à travers le bus de données. WR : Write devient low lorsque le processeur veut envoyer des données ou des instructions de commande au 8255. A0,A1 : Adress Lines 0 et 1. A travers ces connexions s'opère la sélection entre les trois canaux de données et le registre de commande. Ces connexions sont souvent liées aux deux canaux d'adresse inférieurs du processeur. RESET : Un high sur cette entrée rétablit les valeurs initiales de tous les registres, y compris le registre de commande. Les canaux de port sont placés en mode de travail entrée. PA0 - PA7 : Port A. Ces huit canaux représentent le port d'entrée/sortie A et peuvent être utilisés au choix en entrée ou en sortie. PB0 - PB7 : Port B. Fonctionnement identique au port A PC0 - PC7 : Port C. Fonctionnement identique au port A
|
