5/10.2.4 : III. Copie de blocs avec symétrie verticale RSX (SYMOYCoding Classeurs Weka
5/10.2.4 RSX de manipulation d'images

III. Copie de blocs avec symétrie verticale RSX |SYMOY

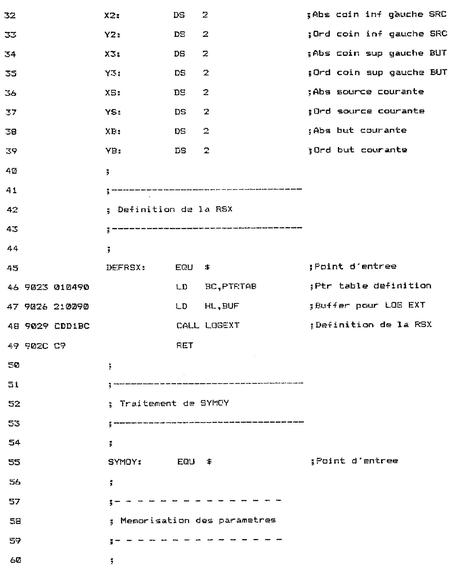

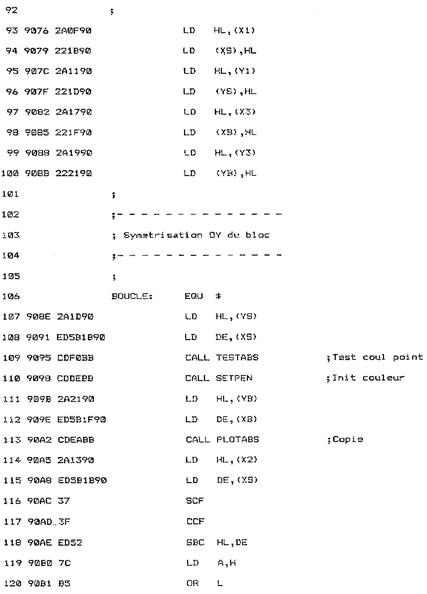

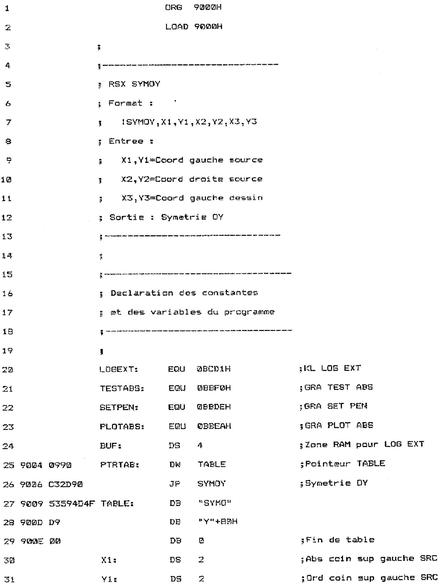

Le listing de ta RSX |SYMOY est te suivant :






Pour utiliser la RSX, il faut l'installer à l'aide d'une instruction CALL : CALL &9023

puis l'appeler en spécifiant les coordonnées extrémales du rectangle à symétriser (XI, Y1 et X2, Y2) et le coin inférieur gauche à partir duquel doit être affichée la copie symétrisée (X3, Y3) :

|SYMOY, X1, Y1, X2, Y2, X3, Y3

La RSX en détail

La logique de la RSX est la même que celle de la RSX ISYMOX, à deux détails près :

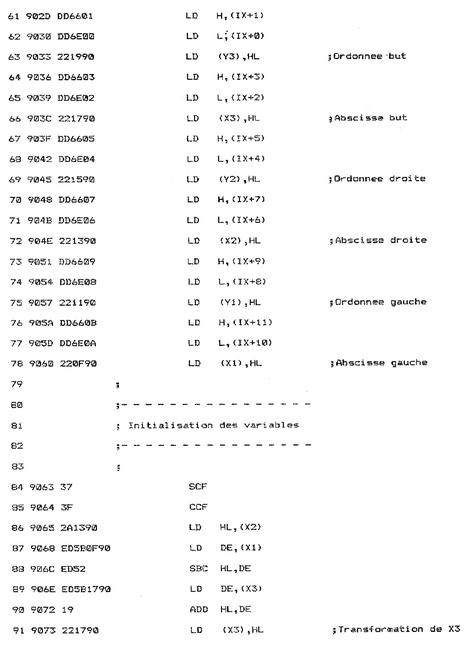

  • lignes 84 à 91 : la variable X3 qui représente l'abscisse gauche du rectangle but est transformée en X3 + X2 - X1 :

SCF
CCF
LD HL, (X2)
LD DE, (X1)
SBC HL, DE
LD DE, (X3)
ADD HL, DE
LD (X3), HL

Grâce à cette modification de la valeur de X3, la boucle d'affichage permettra d'effectuer la symétrie par rapport à un axe vertical.

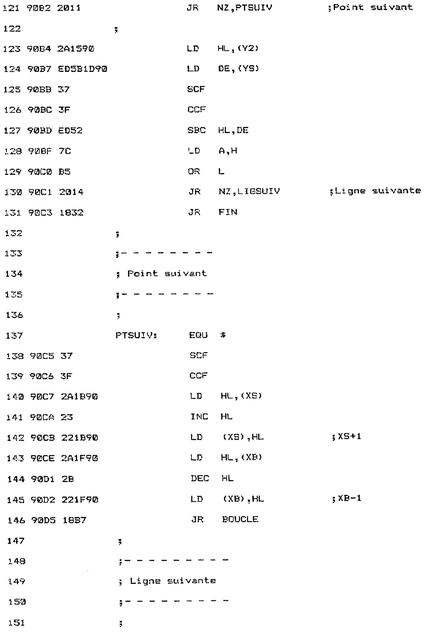

  • lignes 143 à 145 : la routine de passage au point suivant diminue la valeur de XB à chaque itération :

LD HL, (XB)
DEC HL
LD (XB), HL ;XB-1

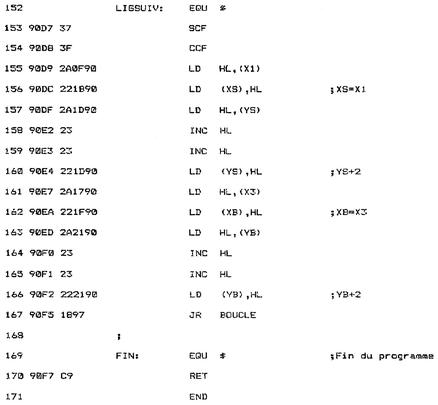

  • lignes 164 à 166 : la routine de passage à la ligne suivante est identique à la routine de même nom de la RSX |COPYBL.

Programme d'exemple en Basic

Le programme qui suit est très proche du précédent. Les seules différences se trouvent au niveau :

  • de l'appel de la RSX (ligne 1280) :

1280 |SYMOY, 0, 369, 639, 399, 0, 100

  • des données hexadécimales de la RSX (lignes 1360 à 1510) ;

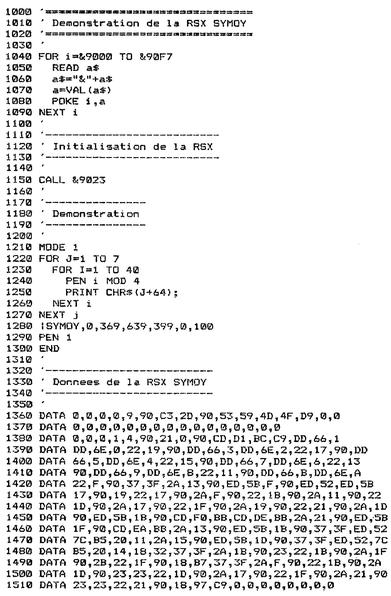

Le listing ci-dessous illustre l'utilisation de la RSX |SYMOY en Basic

Les données de checksum correspondantes sont les suivantes :

3E 0 B2 55 56 9B 78 10 40 8D 9D 5D BA 95 43 93
