| ★ HARDWARE ★ INTERFACE DE PUISSANCE ★ |
| Interface - Interface de Puissance (KDS Electronics) |

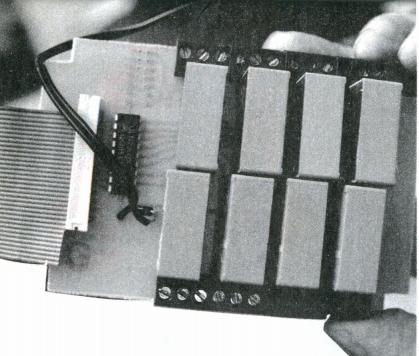

Pour commander des circuits de puissance, il faut disposer d'une carte de sortie équipée de relais dont les contacts sont prévus pour des courants de forte intensité. L'interface KDS est équipée de 8 relais 1 circuit (repos/travail), ce qui est largement suffisant pour la plupart des applications. Commander des circuits de puissance à partir de l'AMSTRAD peut être un besoin réel pour tous ceux qui ont décidé de faire accomplir des tâches domestiques à leur AMSTRAD. Ainsi, il est possible de régler son chauffage ou de trouver le café tout chaud, le matin au réveil. Interfaces KDS commercialisées par ESAT Software. >> La programmation de l'interface est extrêmement simple : une seule adresse à retenir, celle du "port” de sortie, vers lequel on envoie un octet dont la valeur est fonction des relais à coller : si vous êtes fâché avec le binaire, bien que les connaissances requises soient élémentaires et la notice explicite sur ce point, vous pouvez toujours faire appel au Basic de l'AMSTRAD : un 0 décolle le relais, un 1 le colle. L'octet envoyé pour coller les relais 0, 1 et 7 sera 10000011, soit la valeur décimale 131. Il existe deux versions de la carte, utilisant soit le bus d'extension, soit la sortie Centronics, habituellement mobilisée par l'imprimante ; à choisir selon vos besoins ! Physiquement, l'interface se présente sous la forme d'un petit module rectangulaire, enfermé dans un boîtier plastique. Le bornier correspondant aux différents contacts de relais n'est accessible qu'en ouvrant le boîtier. Il faudra établir les liaisons avant de mettre les circuits sous tension, comme le veulent la logique et la prudence les plus élémentaires. La tension d'alimentation est fournie au module KDS par un bloc secteur directement relié à l'extension. De conception saine et simple à programmer, l'extension de puissance KDS rendra service à tous ceux qui ont des besoins d'automatismes.
|
