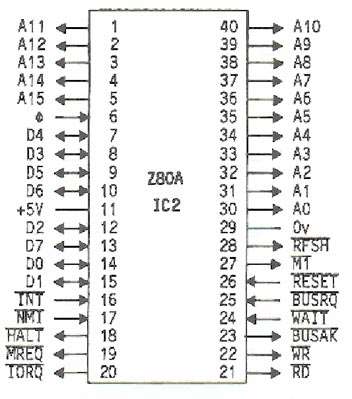

BROCHAGE DU Z80

----------------------------------------------------------
Nom de broche    Signification
----------------------------------------------------------
1               ; Bit d'adresse 11.
2               ; Bit d'adresse 12.
3               ; Bit d'adresse 13.
4               ; Bit d'adresse 14.
5               ; Bit d'adresse 15.
6               ; Horloge.
7               ; Bit de donnée 4.
8               ; Bit de donnée 3.
9               ; Bit de donnée 5.
10             ;  Bit de donnée 6.
11             ;  Tension de 5 volts régulés.
12             ;  Bit de donnée 2.
13             ;  Bit de donnée 7.
14             ;  Bit de donnée 0.
15             ;  Bit de donnée 1.
16             ;  Interruptions masquables.
17               Interruptions non masquables.
18             ;  Signal  d'arrêt du microprocesseur.
19             ;  Demande d'opération mémoire.
20             ;  Demande d'entrées/sorties.
21             ;  Commande de  lecture  mémoire.
22             ;  Commande d'écriture mémoire.
23             ;  Acceptation d'accès direct mémoire.
24             ;  Demande d'attente au  microprocesseur.
25             ;  Demande d'accès direct mémoire.
26             ;  Initialisation du microprocesseur.
27             ;  Signal  de début de cycle.
28             ;  Rafraîchissement des mémoires dynamiques.
29             ;  Tension 0 volt masse électriques.
30             ;  Bit d'adresse 0.
31             ;  Bit d'adresse 1.
32             ;  Bit d'adresse 2.
33             ;  Bit d'adresse 3.
34             ;  Bit d'adresse 4.
35             ;  Bit d'adresse 5.
36             ;  Bit d'adresse 6.
37             ;  Bit d'adresse 7.
38             ;  Bit d'adresse 8.
39             ;  Bit d'adresse 9.
40             ;  Bit d'adresse 10.
