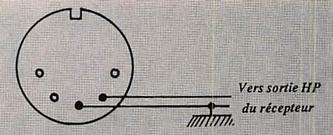

Voici une autre version du programme fax paru dans le livre "Communiquez avec votre Amstrad" mais cette fois-ci sans interface. Comment entrent les signaux me demanderez-vous ; eh bien tout simplement par la prise cassette de votre ordinateur favori qui sera pour l'occasion directement reliée au haut-parleur de votre récepteur.Malheureusementpour ceux qui ne possèdent qu'un 464, à moins de bidouiller à l'intérieur de la machine pour récupérer l'entrée BF de l'unité centrale, il leur sera difficile de faire tourner le programme. Une solution qui a marché jadis chez l'auteur, est de mettre un capteur téléphonique devant la tête du magnétophone qui devrai être placé en lecture. Le HP du récepteur sera quant à lui connecté au capteur avec un niveau BF suffisant. QUELQUES NOTIONS SUR LE FAC-SIMILE Pour les novices, voici les bases de ce mode de transmission. Le fac-similé permet de transmettre à distance des documents(dessins, photos, cartes météo, etc.) et ce, par téléphone ou par radio. Ceci se fait en règle générale à l'aide de machines prévues à cet effet, constituées d'un tambour tournant à vitesse régulière sur lequel vient se fixer le document à transmettre et d'un capteur (un stylet à la réception) se déplaçant longitudinalement devant le tambour et analysant le papier.
La vitesse de rotation du tambour est en général de 60,90,120,180 ou 240 tours/minute. Les informations recueillies par le capteur sont converties en fréquences BF pour être envoyées vers l'émetteur. Il s'agit en fait d'une modulation de fréquence d'un oscillateur à 1900 Hz avec pour le noir 2300 Hz et pour le blanc 1500 Hz. Les teintes de gris sont bien sûr codées en fréquence entre ces deux limites. Certains diront que tout ceci ressemble à de la SSTV, mais si les caractéristiques en fréquence du signal fac-similé présentent effectivement une similitude avec celles de la SSTV, la comparaison s'arrête là. En effet, en fac-similé, il n'existe pas de signal de synchronisation. Les deux tambours, celui de l'émission et celui de la réception, doivent rigoureusement tourner à la même vitesse pour que la transmission soit correcte. Le seul signal de service disponible est celui transmis en début de chaque image servant à la mise en phase des deux machines (puises de phase) en vue de bien cadrer l'image, à la réception. Sur les machines, les moteurs sont pilotés par quartz afin d'obtenir une bonne précision. Nous verrons un peu plus loin que dans notre cas, avec l'ordinateur, la vitesse devra être ajustée finement car l'horloge du microprocesseur n'est pas suffisamment précise. Le programme propose en fait plusieurs options. RECEPTION AVEC MEMORISATION L'image reçue défile à l'écran. Elle est en même temps mémorisée dans l'ordinateur. Comme la mémoire du CPC n'est pas infinie, la réception s'anrêtera dès que celle-ci sera pleine (de &2000 à &9FFF) soit 32 Ko. La réception avec mémorisation ne dure en fait que l'équivalent de 800 lignes de balayage, soit environ 6 minutes à 120 tours/mn et 4 minutes à 180 tours/mn. RECEPTION SANS MEMORISATION L'image défile à l'écran mais n'est pas mémorisée. Ceci permet de faire une réception permanente, ce qui est utile car la transmission de certaines cartes météo demande jusqu'à 15 minutes. Dans les deux cas, seulement une ligne sur deux est décodée. Pendant la réception, une image qui penche à droite pourra être redressée en appuyant sur la touche “[“, une image qui penche à gauche avec la touche CLR (sur le clavier AZERTY, la touche “[” est celle repérée sous “CLR”). Ces inclinaisons ne sont pas dues à un défaut du logiciel mais à la dispersion en fréquence entre les horloges des différents Amstrad. Nous verrons plus loin comment minimiser ce défaut en adaptant le logiciel à votre ordinateur. Cette précaution dispensera d'ajuster le réglage à chaque utilisation. Si vous entreprenez la réception d'une image déjà commencée, c'est-à-dire après les puises de phase du départ, il est plus que probable qu'elle ne sera pas bien cadrée. Dans ce cas, de brefs appuis sur la touche “CTRL” rétabliront le cadrage correct. L'arrêt de la réception s'obtient en appuyant sur une des deux touches “SHIFT'. En mode réception continue, 3 possibilités s'offrent alors à vous :
En mode réception mémorisée, après l'appui sur “SHIFT', il est possible de sauvegarder l'ensemble de l'image par l'option 5 du menu général ou de l'imprimer. En réception, pour obtenir une image bien cadrée, il suffit de démarrer (appui sur ENTER après sélection dans le menu) pendant l'émission des puises de phase. L'option lecture du menu permet de récupérer une image sauvegardée par l'option 5. Attention, ceci ne s'applique qu'à une image sauvegardée à partir du menu. Pour une image sauvegardée en sortie de réception, il faudra utiliser l'option 9 du menu et appuyer sur COPY pour imprimer ou sur ESPACE pour revenir au menu. Pour ceux qui ne possèdent pas d'imprimante, il est possible de visualiser l'image en mémoire par l'option 8 du menu. On fait défiler alors l'image vers le haut ou le bas à l'aide des touches curseur. Deux précisions importantes :
ADAPTATION DU PROGRAMME A CHAQUE ORDINATEUR Comme vu plus haut, les écarts entre les horloges des différentes machines ont une incidence sur l'image reçue. Pour adapter au mieux le programme à votre Amstrad, voici la marche à suivre :
COMMENT ENTRER LE PROGRAMME Comme tous les programmes contenant du langage machine, la plus grande rigueur et une attention soutenue sont exigées.
QUELQUES FREQUENCES OU L'ON TROUVE DU FAC-SMILE Il s'agit de fréquences où l'on peut recevoir en SSB des cartes météorologiques ou des photographies de presse. Ces dernières sont toujours transmises inversées droite, gauche.
Dans la majorité des cas, ces transmissions se font à 120 tours/minute. Bonne réception.
|
