Quand on veut connecter une carte PK1 à un Amstrad CPC, on a deux possibilités :- réaliser une interface RS232;
- l'acheter toute faite (celle d'Amstrad).

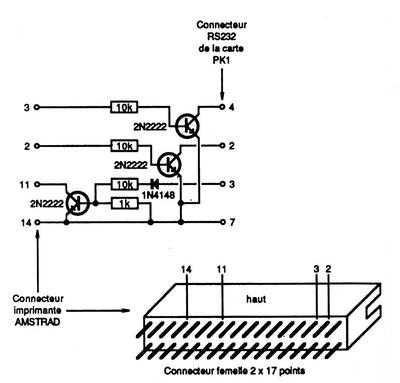

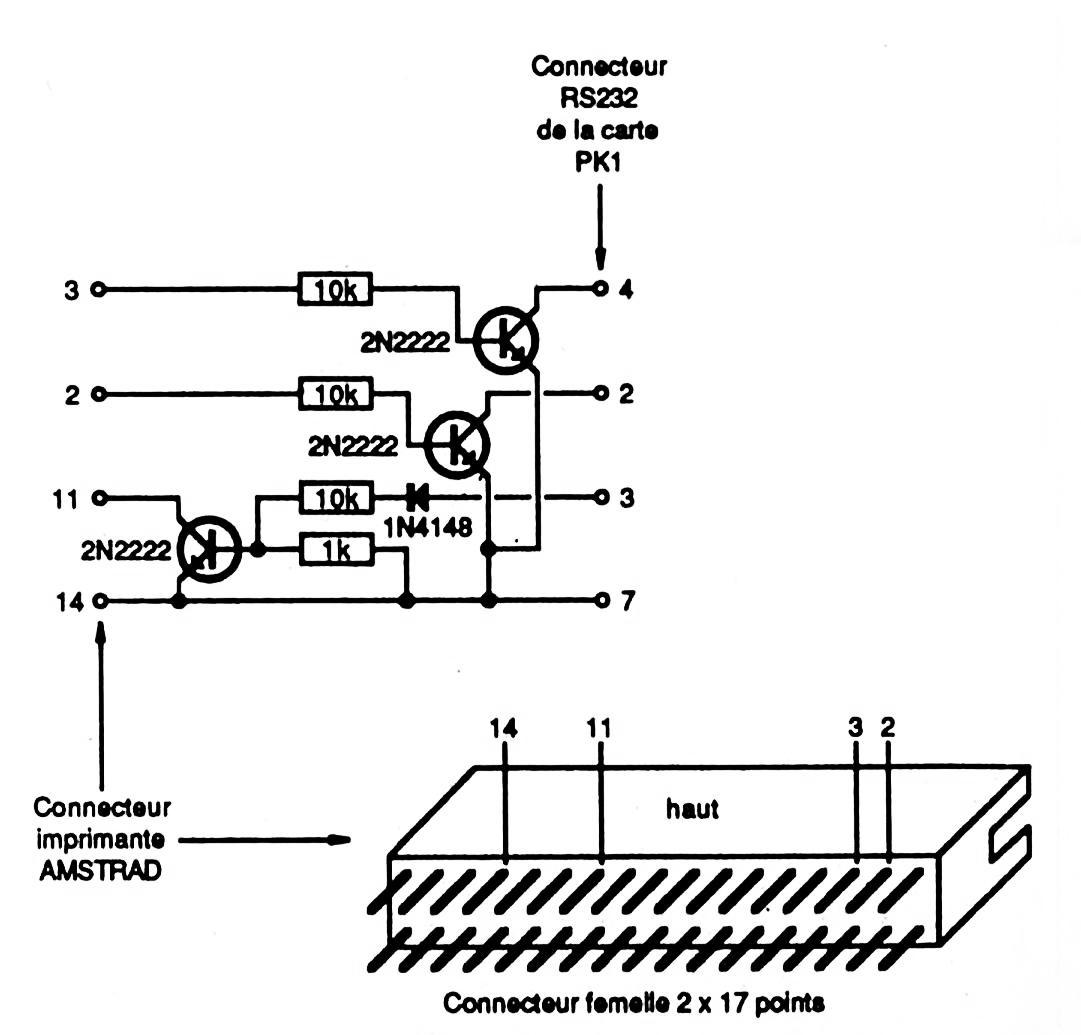

Le premier cas n'est pas à la portée de tout le monde, ne serait-ce que pour réaliser le circuit imprimé. Par contre, la deuxième solution, qui est en fait la plus simple, est malheureusement assez onéreuse. Alors, que faire quand oh a un CPC et un TNC type PK1 et pas de RS232?Voici la solution : il suffit de fabriquer une sortie RS232 soft. Qu'est-ce que cela veut dire ? Eh bien, c'est l'ordinateur qui génère directement les signaux utiles via la prise imprimante et ce à 1200 bauds. Le seul montage à réaliser est un adaptateur de tension entre la sortie imprimante de l'Amstrad (0, + 5 V) et l'entrée RS232 du PKI (- 12 V, + 12 V). Ce montage pourra facilement tenir sur une petite plaquette pastillée type Véroboard directement soudée sur le connecteur 2 x 17 points nécessaire pour la sortie imprimante. Le programme, quant à lui, est assez simple mais est entièrement en langage machine. Il permet simplement un fonctionnement en mode terminal, ce qui est largement suffisant pour débuter en packet. Le listing source permettra de plus aux initiés d'améliorer le système. Bon trafic en packet-radio. MEGAHERTZ n°50 | ★ AMSTRAD CPC ★ DOWNLOAD ★ |
|
