HARDWAREPERIPHERIQUES ★ MODÈLES DE LECTEURS DE DISQUETTES ET LEURS ÉVOLUTION ★

Modèles de lecteurs de disquettes et leurs évolutionHardware Peripheriques

Amstrad à utilisé différents type de lecteurs de disquettes pendant la commercialisation de ces produits. Ils partagent tous les caractéristiques suivantes:

  • Nécessite 5V et 12V, sauf EME-157 qui est 5V seulement.
  • Utiliser CF2 Compact Disc Floppy 3"
  • Simple face
  • 40 pistes
  • 180KB par côté (40 pistes / 9 secteur de 512 octets par piste)

Historique:

EME-150 A: Fabriqué par matsushita, cela est le lecteur d'origine utilisé dans CPC664 et début DDI1 / CPC6128. Utilisé de 1984 à début de 1985.

  • Le châssis est constitué d'une seule pièce en laiton d'aluminium sur laquelle l'axe du disque, le moteur d'entraînement, moteur de tête, la piste 0 détecteur et assemblage de tête sont montés avec précision.
  • Cette base est montée sur un châssis en tôle pliée qui prennent en charge le mécanisme d'insertion de disque et un PCB tenant la LED pour l'indice et la protection en écriture de détection ainsi que la connexion à suivre 0 détecteur.
  • Le mécanisme d'insertion fonctionne par translation de la disquette sur le mécanisme d'entraînement.
  • PCB principal (30001) peut être entièrement retiré pour accéder à la courroie d'entraînement.

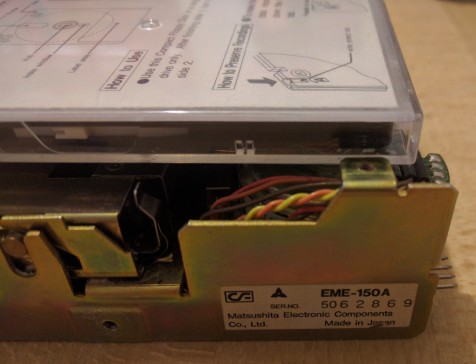

EME-150A
EME-155 : Evolution de l'EME-150 A, utilisé en 1985.

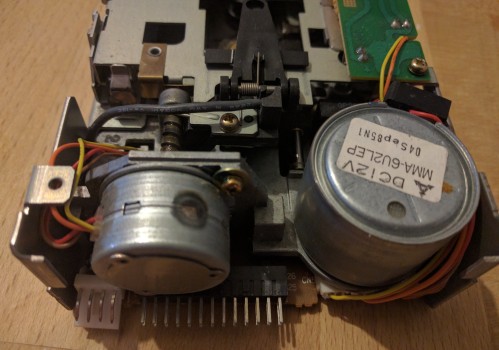

  • Tête et référence moteur disquette changé et ils ont échangé la position. Maintenant, le moteur de tête est sur la droite, le lecteur un sur la gauche.
  • En raison de l'échange de moteur, le circuit imprimé dessus ne prennent en charge l'index et écrire la détection de protection conduit.
  • PCB principal (30002) peut être entièrement retiré pour accéder à la courroie d'entraînement.
  • Le capteur de protection en écriture optique utilise une nouvelle référence.

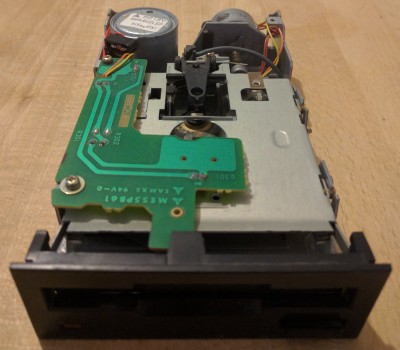

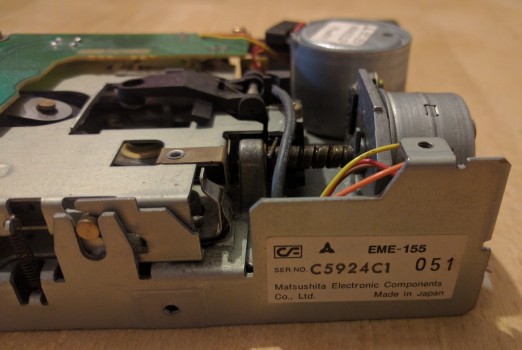

EME-155


EME-156: Nouveau design, utilisé de 1986 à 1988

  • Utilise EME-155 têtes et d'entraînement des moteurs.
  • Plein châssis en aluminium en laiton.
  • Nouvelle tête.
  • PCB principal (Z70312) ne peut pas être complètement enlevé sans de-soudure de quelques fils ou capteur d'index non-montage et la piste 0 capteur. Piste 0 capteur doit être étalonné lorsqu'il est monté.
  • Insertion mécanisme simplification. La disquette tourne maintenant autour de la fente d'insertion vers le mécanisme du lecteur de disquette. L'impact visuel externe est une fente d'insertion plus mince.
  • L'indice de détection dirigé utilise un petit circuit imprimé monté sur le mécanisme de chargement.
  • La détection de protection contre l'écriture est effectuée à l' aide d' un ensemble commutateur / pin .

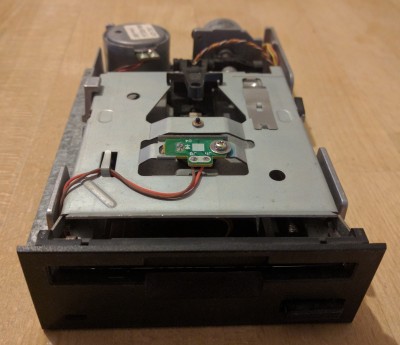

EME-156

EME-156V: Version coût optimisé de l'EME-156, utilisé à partir de mi 1988

  • Châssis en laiton d'aluminium a été garni de bits inutiles.
  • Floppy mécanisme de poulie d'entraînement est changé pour un plus léger avec un diamètre accru. La position du moteur de disquette est légèrement déplacé vers l'intérieur pour compenser le nouveau diamètre de la poulie et de garder la ceinture identique.
  • Nouveau moteur de tête avec une vis de diamètre plus petit.
  • PCB principal (Z80264) est 50% plus petit que la version précédente. Il ne peut pas être complètement enlevé sans de-soudure de quelques fils ou capteur d'index non-montage et la piste 0 capteur. Piste 0 capteur doit être étalonné lorsqu'il est monté.
  • La détection de protection contre l'écriture est effectuée à l' aide d' un ensemble commutateur / pin .

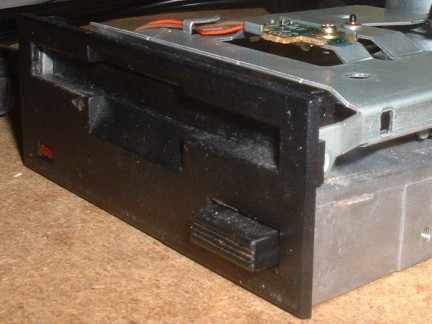

EME-156V

EME-157 : version 5 volts du EME-156 V. Utilisé dans la gamme 6128 plus / CPC+

  • Tête et moteurs d'entraînement ont changé pour la version 5V.
  • PCB principal (Z80425) légèrement plus petit que EME-156 V un. Il ne peut pas être complètement enlevé sans de-soudure de quelques fils ou capteur d'index non-montage et la piste 0 capteur. Piste 0 capteur doit être étalonné lorsqu'il est monté.
  • visage blanc pour correspondre à la couleur de la plage Plus.
  • modification mineure du châssis en laiton près du moteur d'entraînement
  • La détection de protection contre l'écriture est effectuée à l' aide d'un ensemble commutateur / pin .

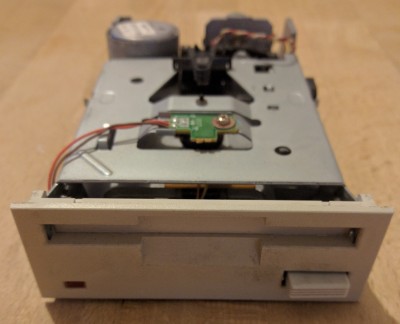

EME-157

CPCWIKI (2-Août-2015)
