Bonjour,

J'ai acheté il y a un an environ un cpc 6128 avec une tour dizzy (FDD3.5" + Gotek).

Je suis très content de retrouver des sensations de ma jeunesse . J'ai même rachté la manette que j'avais : la phasor one.

Cependant, je ne me sert jamais du FDD physique et le gotek est vu comme lecteur B ce qui empêche certains jeux de fonctionner .

J'ai donc acheter un tiroir pour mettre le gotek en interne.

C'est là que les choses se compliquent. Comme il n'y a plus le lecteur original, le câble d'alimentation (4 fils si j'ai bien vu) n'est plus là. Sur la carte mètre, je vois bien un connecteur 12v (2 pin) mais le gotek est alimenté en 5 volt.

J'ai regardé pleins de photos sur différents forum mais je ne voit jamais clairement où se trouve cette source d'alimentation ??? j'ai l'impression que certains fils partent du connecteur 12v mais je n'arrive jamais a voir d'où part le 5v. J'ai également consulté les "services manual" sans succès.

Si quelqu'un peut m'aider svp ?

Merci d'avance.

Bonjour,

Je profite d'avoir fait une maintenance sur mes 2 Amstrad ce matin pour te répondre en photo.
Après, tout dépend de la révision de ton Amstrad et de sa carte mère. Plus d'infos ici : cpcwiki.eu/index.php/Mainboard_Versions

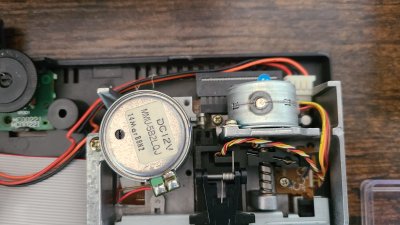

Voici une photo de mon lecteur interne :

Sur le connecteur, le fil rouge à gauche correspond au 12V et le fil orange à droite correspond au 5V.

Et sur la carte mère pour chacun de mes Amstrad, le rouge étant toujours à gauche et le fil orange toujours à droite.

Sur le CPC 6128 en CRTC 1 :


Sur le CPC 6128 en CRTC 4 :

Bonjour,
Un très grand merci pour ta réponse.
Je vais pouvoir avancer.
