★ CODING ★ Apprendre pas à pas la programmation en assembleur Z80 ★ Annexe hardware de la machine ★

Fonctionnalités étendues de la gamme Plus

Annexe technique ASIC

déverrouillage ASIC


Le code qui exploite la séquence classique de déverrouillage est gros et ne rend pas justice au fonctionnement interne de l'Asic, qui se contente d'utiliser quelques décalages en injectant quelques bits. Un petit challenge avait été réalisé et c'est Madram qui nous propose cette routine d'unlock de l'Asic. Bien qu'il soit possible de verrouiller l'Asic après un déverrouillage, sachez que c'est complètement inutile.

UnlockAsic
ld bc,#BCFF
out (c),c
out (c),0
ld hl,%1001000011101010
.loop
out (c),c
ld a,h:rlca:ld h,l:ld l,a
srl c:res 3,c
and #88
or c
ld c,a
cp #4D
jr nz,.loop
ld a,#CD
out (c),a : out (c),a
ret


RMR2 pour connecter la page ASIC


La valeur du RMR2 est à envoyer sur le port #7Fxx du "Gate Array". On voit que ce registre ne sert pas qu'à connecter la page ASIC en mettant les deux bits supérieurs de commande à 1, mais aussi de choisir à quelle adresse la ROM basse peut être mappée en mémoire, ainsi que le choix de la ROM basse de 0 à 7. Dans un premier temps, nous pouvons oublier toutes ces possibilités de connexion.

Sur la base de ces informations, je vous invite à définir quelques constantes et une macro pour manipuler plus facilement la connexion. C'est tellement dépassé d'utiliser #B8 et #A0!

;*** RMR2 tags ***
ASICOFF equ 0
ROM0000 equ 0
ROM4000 equ %01000
ROM8000 equ %10000
ASICON equ %11000
ROM0 equ 0 : ROM1 equ 1 : ROM2 equ 2 : ROM3 equ 3 : ROM4 equ 4 : ROM5 equ 5 : ROM6 equ 6 : ROM7 equ 7
macro RMR2 tags
ld a,{tags}+%10100000
ld b,#7F
out (c),a
mend


Les sprites hard de l'ASIC

Présentation

 La gamme Plus est capable de gérer des sprites hard. Attention, ils ont quelques particularités rapport aux sprites hard conventionnels que l'on peut trouver sur des consoles :
- Ils sont au nombre de 16 et possèdent leur propre mémoire. Cela veut dire qu'il faut copier les données dedans!
- Ils ont leur propre palette indépendante du fond de celle de l'écran : 15 couleurs + transparence pour l'encre 0
- Leur résolution est de 16x16 pixels sur 256 octets (4 bits utiles par octet)
- Leur taille à l'écran est propre à chaque sprite et indépendante de la résolution de l'écran
- Ils peuvent chevaucher des zones de scrolling SI le scrolling est réalisé avec les fonctionnalités du Plus
- Ils seront sujets à être tronqués/répétés si on mélange leur utilisation avec des techniques de scrolling de CPC
- On peut multiplexer leurs positions (si on change très vite leurs coordonnées, il est possible de les voir plusieurs fois sur l'écran visible)

Mémoire de stockage des sprites hard dans la page Asic

 Chaque adresse de sprite tombant sur un multiple de 256, on peut index les sprites hard en utilisant uniquement le poids fort de l'adresse, et les remplir avec une incrémentation 8 bits qui déclenchera le flag Z une fois arrivé au début du sprite suivant.
  AdresseTaille   AdresseTaille
Données du sprite 0 #4000 #100 (256) Données du sprite 8 #4800 #100 (256)
Données du sprite 1 #4100 #100 (256) Données du sprite 9 #4900 #100 (256)
Données du sprite 2 #4200 #100 (256) Données du sprite A #4A00 #100 (256)
Données du sprite 3 #4300 #100 (256) Données du sprite B #4B00 #100 (256)
Données du sprite 4 #4400 #100 (256) Données du sprite C #4C00 #100 (256)
Données du sprite 5 #4500 #100 (256) Données du sprite D #4D00 #100 (256)
Données du sprite 6 #4600 #100 (256) Données du sprite E #4E00 #100 (256)
Données du sprite 7 #4700 #100 (256) Données du sprite F #4F00 #100 (256)

Coordonnées des sprites, zoom, activation

 Chaque sprite dispose de coordonnées écran indépendantes de la résolution de l'écran. La précision du X est analogue à la résolution mode 2. La coordonnée Y correspond au numéro de ligne. le registre de zoom permet de désactiver le sprite si l'un des zooms est à zéro.

Les coordonnées sont minimisées et maximisées (-16/1024 pour le X, -64/512 pour le Y). Bien qu'elles paraissent lisibles, il est fortement déconseillé de les lire, SAUF si vous n'utilisez que le poids faible. En effet, tous les bits ne renvoient pas de données, vous lisez la haute impédance!

Le zoom en X s'exprime dans les bits 2 et 3, le zoom en Y s'exprimt dans les bits 0 et 1 : 0000xxyy 00 : sprite non affiché
01 : zoom x 1
02 : zoom x 2
03 : zoom x 4

Le zoom minimal correspond à un pixel de taille mode 2, le zoom maximal correspond à un pixel de taille mode 0, étalé sur 4 lignes.

Note : Les registres ne sont pas contigus dans l'espace mémoire, ils sont alignés sur une adresse multiple de 8.
  AdresseTaille   AdresseTaille
position X du sprite 0 #6000 2 position X du sprite 1 #6008 2
position Y du sprite 0 #6002 2 position Y du sprite 1 #600A 2
zoom du sprite 0 #6004 1 zoom du sprite 1 #600C 1
position X du sprite 2 #6010 2 position X du sprite 3 #6018 2
position Y du sprite 2 #6012 2 position Y du sprite 3 #601A 2
zoom du sprite 2 #6014 1 zoom du sprite 3 #601C 1
position X du sprite 4 #6020 2 position X du sprite 5 #6028 2
position Y du sprite 4 #6022 2 position Y du sprite 5 #602A 2
zoom du sprite 4 #6024 1 zoom du sprite 5 #602C 1
position X du sprite 6 #6030 2 position X du sprite 7 #6038 2
position Y du sprite 6 #6032 2 position Y du sprite 7 #603A 2
zoom du sprite 6 #6034 1 zoom du sprite 7 #603C 1
position X du sprite 8 #6040 2 position X du sprite 9 #6048 2
position Y du sprite 8 #6042 2 position Y du sprite 9 #604A 2
zoom du sprite 8 #6044 1 zoom du sprite 9 #604C 1
position X du sprite A #6050 2 position X du sprite B #6058 2
position Y du sprite A #6052 2 position Y du sprite B #605A 2
zoom du sprite A #6054 1 zoom du sprite B #605C 1
position X du sprite C #6060 2 position X du sprite D #6068 2
position Y du sprite C #6062 2 position Y du sprite D #606A 2
zoom du sprite C #6064 1 zoom du sprite D #606C 1
position X du sprite E #6070 2 position X du sprite F #6078 2
position Y du sprite E #6072 2 position Y du sprite F #607A 2
zoom du sprite E #6074 1 zoom du sprite F #607C 1

Palette et transparence

 Les sprites bénéficient d'une palette spécifique de 15 couleurs. L'encre 0 n'a pas de couleur, c'est la transparence. Les couleurs s'écrivent dans la page Asic sur la plage #6422-#643F de la même façon que les encres classiques du Plus.

Le registre de scrolling de l'ASIC


Certains l'appellent SSR, d'autres SSCR, peu importe, on retiendra son adresse dans la page ASIC : #6804

Soft Scroll Register (registre de scroll)
7 6 5 4 3 2 1 0
Si activé, continue d'afficher le border pendant 2 octets Décalage vertical vers le haut(de 0 à 7) Décalage horizontal vers la droite (de 0 à 15)*

*Si vous utilisez un décalage inapproprié avec la résolution, vos pixels ne seront pas correctement affichés. Par exemple, en mode 0, n'utilisez que les valeurs 0, 4, 8 et 12

Étapes de scrolling horizontal
position X en pixel mode 1 scroll CPC scroll CPC et registre 3 scroll ASIC + SSR adresse écran
0 CRTC Adr = #0000 CRTC Adr = #0000   R3 = #8C CRTC Adr = #0000   SSR = 0 #C000
1 CRTC Adr = #0000   SSR = 2 #C000
2 CRTC Adr = #0000   SSR = 4 #C000
3 CRTC Adr = #0000   SSR = 6 #C000
4 CRTC Adr = #0000   R3 = #85 CRTC Adr = #0000   SSR = 8 #C001
5 CRTC Adr = #0000   SSR = 10 #C001
6 CRTC Adr = #0000   SSR = 12 #C001
7 CRTC Adr = #0000   SSR = 14 #C001
8 CRTC Adr = #0001 CRTC Adr = #0001   R3 = #8C CRTC Adr = #0001   SSR = 0 #C002
9 CRTC Adr = #0001   SSR = 2 #C002
10 CRTC Adr = #0001   SSR = 4 #C002
... ... ... ... ...

Étapes de scrolling vertical
position Y scroll CPC scroll ASIC + SSR adresse écran
0 CRTC Adr = #0000 CRTC Adr = #0000   SSR = #00 #C000
1 CRTC Adr = #0000   SSR = #10 #C800
2 CRTC Adr = #0000   SSR = #20#D000
3 CRTC Adr = #0000   SSR = #30#D800
3 CRTC Adr = #0000   SSR = #40#E000
5 CRTC Adr = #0000   SSR = #50#E800
6 CRTC Adr = #0000   SSR = #60#F000
7 CRTC Adr = #0000   SSR = #70#F800
8 CRTC Adr = largeur / 2 CRTC Adr = largeur / 2   SSR = #00 #C000 + largeur
9 CRTC Adr = largeur / 2   SSR = #10 #C800 + largeur
... ... ... ...

Joystick analogiques

 Le plus possède un port analogique sur lequel on peut brancher deux joysticks (les manettes sont hélas impossibles à trouver mais on peut se bricoler des choses avec des potentiomètres et un coup de fer à souder). Il y a 4 lignes analogiques, deux par manette puisque chaque manette envoie l'axe X et l'axe Y.

Les valeurs peuvent être lue aux adresses #6808, #6809, #680A et #680B. Le résultat est compris entre 0 et 63. Avec une manette correctement calibrée le centre correspond à la valeur 32.

Lecture des valeurs du port analogique
Adresse ASIC Correspondance
#6808 Joystick 0 - Axe horizontal X
#6809 Joystick 0 - Axe vertical Y
#680A Joystick 1 - Axe horizontal X
#680B Joystick 2 - Axe vertical Y

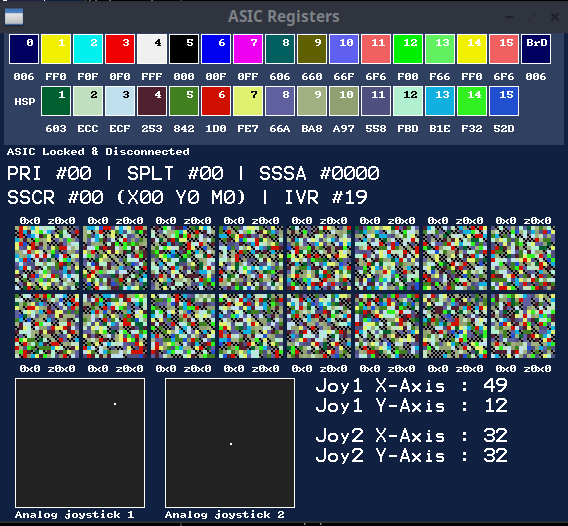

ACE-DL disposera dans la prochaine version SDL3 d'un module de visualisation des joysticks dans la fenêtre de débug de l'ASIC :)


La suite plus tard ;)
