| ★ CODING ★ Apprendre pas à pas la programmation en assembleur Z80 par Roudoudou ★ Premiers programmes (briques indispensables) ★ |
| Se synchroniser avec les interruptions (multi-mode et rasters) |

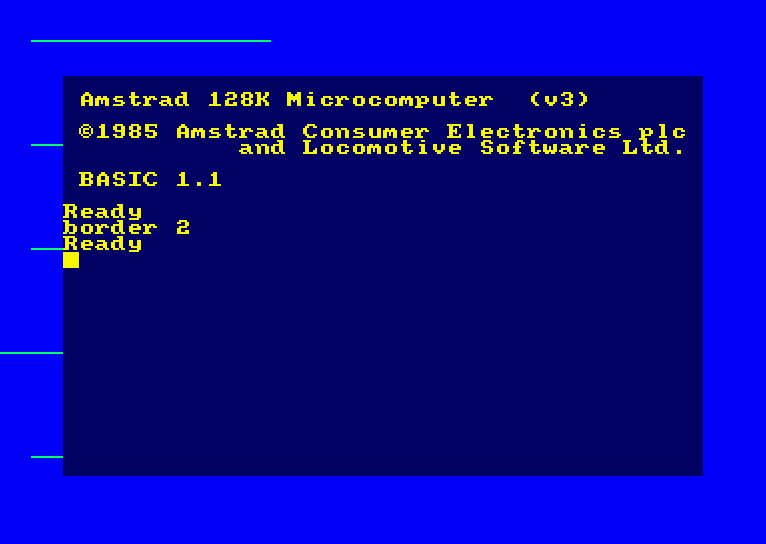

Se synchroniser avec les interruptionsJusqu'à présent, nous n'avons pas utilisé les interruptions, et pour cause, elles n'étaient tout simplement pas activées dans nos programmes. Je ne prenais pas la peine de les désactiver non plus car la génération d'un snapshot s'occupe aussi de les désactiver par défaut. Ce n'est pas le cas lorsqu'on lance un programme depuis le système. Le système utilise les interruptions pour réaliser des tâches régulières, tout le temps. En activant la 'mise en lumière' des interruptions avec l'émulateur ACE (Misc. Options / Highlight Interrupts) on voit apparaitre des traits à intervalles réguliers.

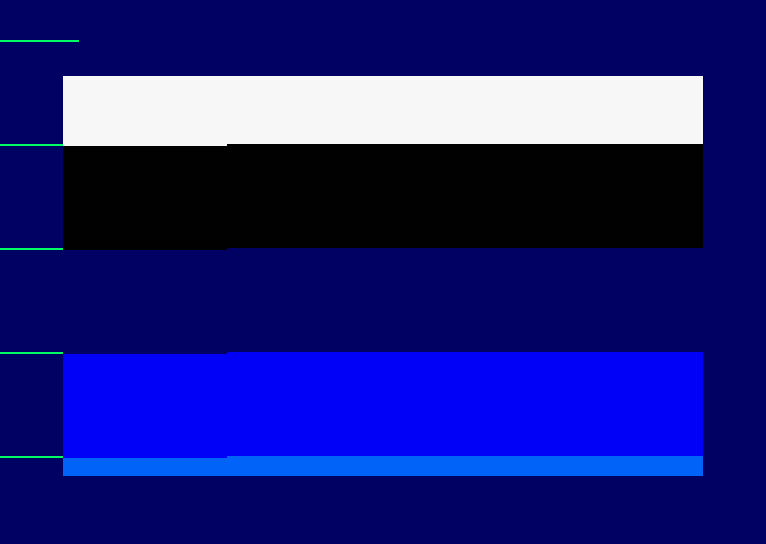

Si le processeur Z80 démarre en mode d'interruption IM 0 (non utilisé sur CPC), le système se charge rapidement de forcer les interruptions dans le mode IM 1 (voir [description des instructions de gestion des interruptions]) Nous allons donc créer un petit programme qui exploite ce saut régulier. La partie principale du programme ne fera rien d'autre qu'être interrompue par ce qu'on appelle le code "sous interruption". BUILDSNA : BANKSET 0ORG #38 ORG #100 Pour rendre ceci plus visuel, je vous propose d'utiliser plutôt les interruptions pour changer des couleurs. On pourrait choisir 1 couleur pour chacune des 6 zones où ont lieu les interruptions. Arrive alors une première interrogation : Comment savoir dans quelle interruption on se trouve? Et comment attribuer une routine par différente interruption? Je propose que l'on se serve de l'instruction HALT. Cette instruction attend la prochaine interruption. Si nous utilisons 6 HALT et que nous rebouclons, chaque HALT sera 'attribué' à une interruption. BUILDSNA : BANKSET 0ORG #38 : ei : ret ; ne rien faire, renvoyer la main de suite ORG #100 ld bc,#7F00 : out (c),c ; sélectionner l'encre de fond boucle_principale
Par contre, dans notre programme, nous avions demandé le noir en premier, nous n'avons résolu qu'une interrogation. Reste à savoir comment se synchroniser pour trouver la première de l'écran et autre interrogation, où se situe la première interruption de l'écran? La réponse se trouve dans quelque chose que nous avons vu précédemment : La VBL. Alors techniquement, la VBL n'est pas le début d'un nouvel écran mais c'est le début d'une nouvelle série d'interruptions. L'idée va être d'attendre les interruptions jusqu'à se trouver dans la VBL et décréter être dans la dernière. Ainsi l'interruption suivante sera la première de l'écran visible, en haut. BUILDSNA : BANKSET 0ORG #38 : ei : ret ; ne rien faire, renvoyer la main de suite ORG #100 ld b,#F5 ; port PPI pour tester la VBL ld bc,#7F00 : out (c),c ; sélectionner l'encre de fond boucle_principale

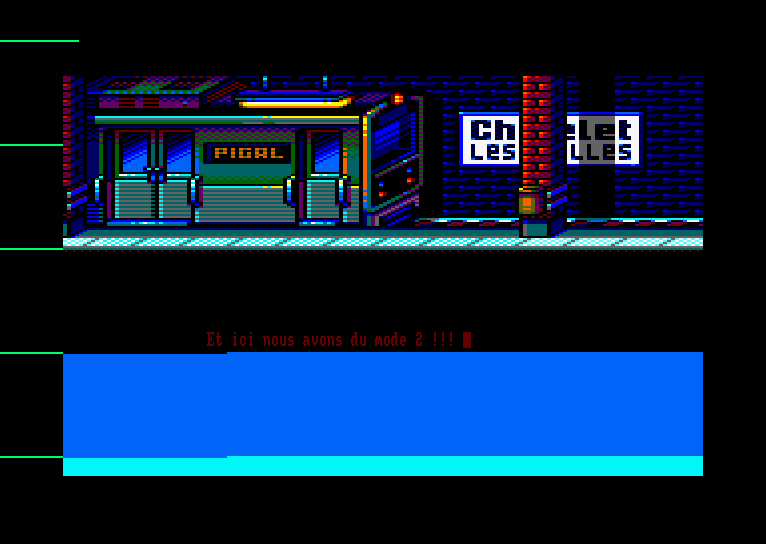

Allez, on va se faire plaisir, on remarque que la troisième interruption en partant du haut coupe à peu près l'écran à la moitié. On pourrait afficher un dessin en mode 0 dans la partie haute et un dessin en mode 1 dans la partie basse. Ou l'inverse, vous faites comme vous voulez. Vous aurez besoin de [ce fichier bitmap] pour voir les dessins à l'écran et assembler ce programme ;) BUILDSNA : BANKSET 0ORG #38 : ei : ret ; ne rien faire, renvoyer la main de suite ORG #100 ld b,#F5 ; port PPI pour tester la VBL ld bc,#7F00 : out (c),c ; sélectionner l'encre de fond boucle_principale palette defb #54,#5C,#44,#56,#46,#58,#5E,#40,#55,#4C,#57,#4E,#4A,#53,#5B,#4B org #C000 : incbin 'metroBarjack.bin'Et voici le résultat, une image en mode 0 sur la partie supérieure, on voit que l'image change en mode 2 un peu trop tôt (soit on adapte le dessin, soit on attend un peu avant de changer de mode, c'est au choix pour faire propre).
J'espère que ce minuscule programme vous motivera à utiliser le multi-mode dans vos productions ;)
|
