★ CODING ★ CLASSEURS WEKA ★ Comment exploiter toutes les ressources et augmenter les performances de votre AMSTRAD CPC ★

4/2.3.7 - Les mots-clés de l'assembleur Z80 et leur utilisation : Manipulation de bits et de chaînesCoding Classeurs Weka
4/2 - Assembleur Z80 : Définitions et rappels de base

4/2.3 - Les mots-clés de l'assembleur Z80 et leur utilisation

VII. Manipulation de bits et de chaînes

A. INSTRUCTIONS SUR BITS

Les opérations possibles sont les suivantes :

  • test d'un bit ;
  • mise à 0 d'un bit :
  • mise à 1 d'un bit.
1 ) Test de la valeur d'un bit :

L'adressage peut être registre 8 bits, indirect ou indirect indexé.

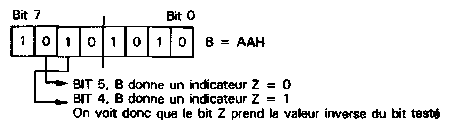

  • Adressage registre 8 bits :
BIT b,X

Test BIT b of register X : Teste le bit b du registre X où b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort) et X peut être un des registres suivants : A, B, C, D, E, H, L.

Indicateurs : N = 0, H=1, C inchangé, Z modifié.

  • Adressage indirect :
BIT b,(HL)

Test BIT b of location (HU : Teste le bit b de la mémoire pointée par HL.

b peut prendre les valeurs de 0 à 7 (0 est le poids faible et 7 le poids fort).

Indicateurs :

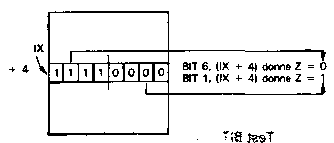

  • Adressage indirect indexé :
BIT b,(IX + d)
BIT b,(IY + d)

Test BIT b of location (IX+ d) or (lY + dï : Teste le bit b de la mémoire pointée par IX + d ou lY + d. b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort), d est un déplacement compris entre -127 et 127.

Indicateurs : N = 0, H = 1, C inchangé, Z modifié.

2) Mise à zéro d'un bit :

L'adressage peut être registre 8 bits, indirect ou indirect indexé.

  • Adressage registre 8 bits
RES b,X

RESet bit b of register X : Met à 0 le bit b du registre X où b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort) et X peut être un des registres suivants : A, B, C, D, E, H, L.
Indicateurs : inchangés.

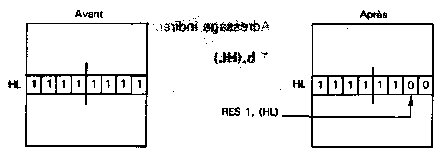

  • Adressage indirect :
RES b,(HL)

RESet bit b of location (HL) : Met à 0 le bit b de la mémoire pointée par
HL b peut prendre les valeurs 0 à 7 (0 est le poids faible et 71e poids fort).

Indicateurs : inchangés.

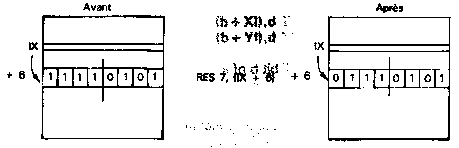

  • Adressage indirect indexé :
RES b,(IX+d)
RES b,(IY+d)

RESet bit b of location (IX + d) or (IY + d) : Met à 0 le bit b de la mémoire pointée par IX + d ou lY + d. b peut prendre tes valeurs 0 à 7 (0 est le poids faible et 7 le poids fort), d est un déplacement compris entre - 127 et 127.

Indicateurs : inchangés.

3) Mise à 1 d'un bit :

L'adressage peut être registre 8 bits, indirect ou indirect indexé.

  • Adressage registre 8 bits :
SET b,X

SET bit b of register X : Met à 1 le bit b du registre X ou b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort) et X peut être un des registres suivants : A, B, C, D, E, H, L.

Indicateurs ; inchangés.

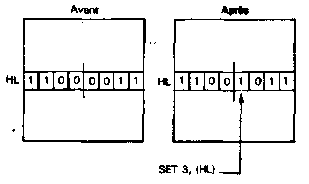

  • Adressage indirect :
SET b,(HL)

SET bit b of location (HL) : Met à 1 le bit b de la mémoire pointée par HL. b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort).

Indicateurs : inchangés.

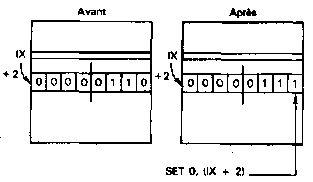

• Adressage indirect indexé :

SET b,(IX + d)
SET b,(IY + d)

SET bit b of location (IX+d) or (IY+d) : Met à 1 le bit b de la mémoire pointée par IX + d ou IY+d. b peut prendre les valeurs 0 à 7 (0 est le poids faible et 7 le poids fort), d est un déplacement compris entre - 127 et 127.

Indicateurs : inchangés.

B. INSTRUCTIONS SUR CHAINES

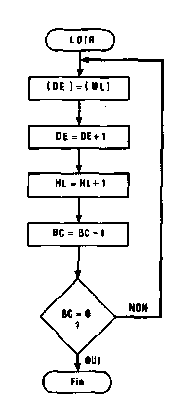

LDIR

LoaD, Incrément And Repeat.

Copie une zone mémoire de longueur BC et commençant à l'adresse HL à partir de l'adresse DE.

HL pointe sur le début de la zone à copier.

Indicateurs : N, P et H = 0, les autres ne sont pas modifiés.

Copions la zone mémoire commençant en 7000H, de longueur 30H, à partir de 8000H.

1 ORG 9000H
2 LOAD 9000H
3 9000 013000 LD BC,30H ; longueur
4 9003 210070 LD HL,7000H ;@source
5 9006 110080 LD DE,8000H ;@destination
6 9009 EDB0 LDIR ;copie
7 END

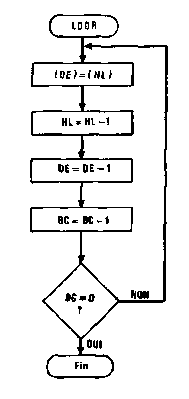

LDDR

LoaD, Décrément and Repeat.

Copie une zone mémoire de longueur BC et commençant à l'adresse HL à partir de l'adresse DE.

HL pointe sur la fin de la zone à copier.

Indicateurs : N, P et H = 0, les autres ne sont pas modifiés.

Copions la zone mémoire finissant en 7040, de longueur 41H en 8000H.

1 ORG 9000H
2 LOAD 9000H
3 9000 014100 LD BC,41H ;longueur
4 9003 214070 LD HL,7040H ;@fin source
5 9006 110080 LD DE,8000H ; ©destination
6 9009 EDB8 LDDR ;copie
7 END

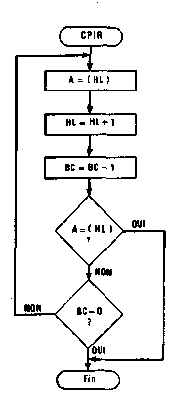

CPIR

ComPare Incrément and Repeat.

Compare le contenu de HL à l'accumulateur.

Incrémente HL, décrémente BC et répète le test jusqu'à ce que BC = 0 ou que A=(HL). Si A = (HL), l'indicateur Z est mis à 1. Sinon, BC arrive à 0 et l'indicateur V passe à 0.

Indicateurs : N = 1, C inchangé. S, H, V et 2 modifiés.

Recherchons l'octet 24H dans une zone mémoire commençant en 8000H et de longueur 40H.

1 ORG ; 9000H
2 LOAD 9000H
3 9000 3E24 ; LD A,24H ;Octet recherche
4 9002 210080 LD HL,8000H ;@debut recherche
5 9005 014000 LD BC,40H ;longueur recherche
6 9008 EDB1 ; CPIR ; Recherche
7 END

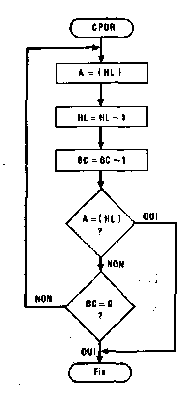

CPDR

ComPare Décrément and Repeat.

Compare le contenu de HL à l'accumulateur

Décrémente HL, décrémente BC et répète le test jusqu'à ce que BC = 0 ou que A = (HL). Si A = (HL), l'indicateur Z est mis à 1. Sinon, BC arrive à 0 et l'indicateur V passe à 0.

Indicateur : N = 1, C inchangé, S, H, V et Z modifiés.

Recherchons l'octet 24H dans une zone mémoire finissant en 8040H et de longueur 41 H.

1 ORG 9000H
2 LOAD 9000H
3 9000 3E24 LD A,24H ;Octet recherche
4 9002 214080 LD HL,8040H ; ©fin recherche
5 9005 014100 LD BC,41H ;Longueur recherche
6 9008 EDB9 CPDR ;Recherche
7 END
