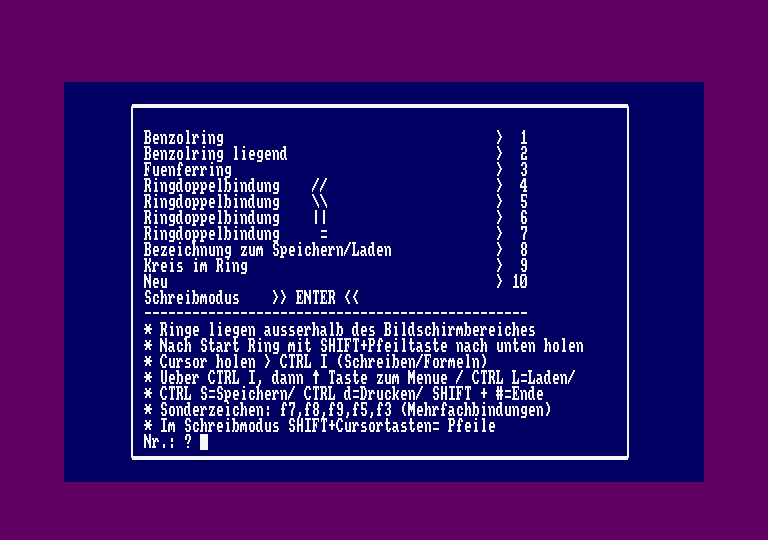

Chemocad ist ein Programm, mit dem man chemische Formeln zusammensetzen und Reaktionsgleichungen aufstellen kann. Nach dem Programmstart (run“chemocad) erscheint das Menü. Über die Auswahlziffern 1 -3 kann man einen Benzol- oder Fünferring in den Bildschirm durch Drücken der SHIFT- und unteren Pfeiltaste hineinführen (beide Tasten niedergedrückt halten). Die Positionierung des Ringes erfolgt auf gleiche Weise mit den anderen Pfeiltasten.
Gleichzeitiges Drücken der CTRL- und 1-Taste führt zum Schreibmodus (Cursor erscheint oben links). Jetzt kann man den Cursor mit den Pfeiltasten (ohne SHIFT) steuern und Sonderzeichen, wie schräg stehende Doppelbindungen oder Dreifachbindungen, auf dem Funktionstastenblock abrufen. Auch die Schrägstriche, das Gleichheitszeichen, der Bindestrich und der senkrecht stehende Balken (über dem Klammeraffen), werden zur Formelerstellung genutzt. Das Löschen erfolgt durch Zurücksetzen der Cursors und Drücken der DEL- oder Leertaste. Aus dem Schreibmodus kommt man über die Pfeiltaste unter dem Pfundzeichen wieder ins Menü zurück. Das Menü erscheint, ohne daß die bisher erstellte Formel zerstört wird. Nur durch die Wahl der Ziffer 9 wird das bisherige Bild gelöscht. Es besteht die Möglichkeit, in den Ring Doppelbindungen (Ziff. 4-6) einzuzeichnen. Nach Aufruf der entspre chenden Ziffer erscheint im zuletzt gezeichneten Ring die gewünschte Doppelbindung. Mit SHIFT (Dauerfunktion) und den Pfeiltasten wird die Bindung in die richtige Position gebracht. Das ganze erfolgt in 1-er-Schritten, während die Ringverschiebungen in 8-er-Schritten abläuft. Mit CTRL und I geht man wieder in den Schreibmodus zurück, kann dort weitere chemische Symbole mit Bindungen und Zahlen schreiben oder über die Pfeiltaste ins Menü zurückkehren. Will man mehrere Ringe aneinanderfügen, so führt man den zweiten Ring in die Nähe des ersten und über eine „Feineinstellung“ (1-er-Schritte) setzt man den Ring an. Diese geringe Schrittweite erhält man durch gleichzeitiges Dauerdrücken der SHIFT- und COPY-Tasten und Steuern mit den Pfeiltasten. Will man die Formel speichern, so erscheint nach Aufruf des Menüpunktes 8 ein weiteres window, in das man die Bezeichnung eingibt. Über CTRL s wird die Formel auf Diskette gesaved. Will man eine abgespeicherte Formel laden, so wählt man über Menüpunkt 8 das Bezeichnungswindow an, schreibt die Bezeichnung des abgespeicherten Files hinein und nach Drücken der ENTER-Taste wird über CTRL 1 die Formel geladen. Mit der Pfeiltaste kommt man ins Menü zurück. Der Ausdruck erfolgt über den Schreibmodus (Cursor muß zu sehen sein) mit CTRL d. Hierzu wird die Hardcopyroutine geladen und automatisch aufgerufen. Dieser Vorgang dauert einige Sekunden. Die HC läuft nur auf dem NLQ 401. Bei Verwendung eines anderen Druckers muß eine entsprechende HC-Routine eingefügt werden. Nach etwas Übung ist man in der Lage, Formeln zusammenzustellen und sauber auszudrucken. Will man die Formeln in einen Text einbinden, so muß man entsprechend Platz frei lassen, um dort später die Formeln mit Chemocad einzusetzenv
|
