| Standard-Monitor am Schneider CPC464 (Computer Technik) | Hardware Montages |

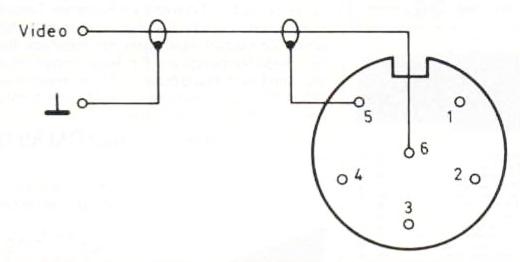

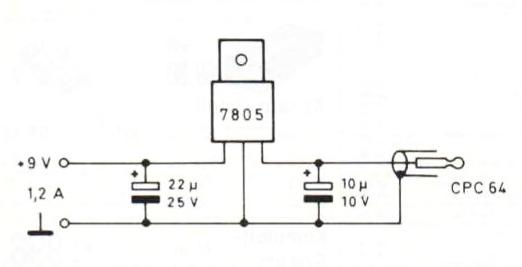

Wer einen Schneider CPC464 mit Farbmonitor sein eigen nennt, wird sich bei bestimmten Anwendungen nach einfarbigen Zeiten zuriicksehnen. Vor allem bei der Textverarbeitung ist ein augenschonendes Videobild das A und O. Es ist nun mal so, daß beim langen, intensiven Texten und Programmieren ein flimmerfreies, kontrastreiches und scharfes Videobild den Augen wohltut. Diese Voraussetzungen sind bei einem monochromen Monitor viel eher gegeben, als bei einem Farbmonitor. Leider ist der Grünmonitor von Schneider nicht ohne Rechner erhältlich. Aber ein x-beliebiger Monitor tut's auch. Bild 1 zeigt, wie man ihn anschließt. Man achte beim Einkauf des Steckers für die Schneidersche Videobuchse auf die richtige Anordnung der Kontaktstifte. Nicht jeder sechs-polige DIN-Stecker paßt. Doch woher jetzt den Strom für den Rechner nehmen, den bislang der Schneider-Monitor lieferte? Ein 9 V/1,2 A-Netzteil, ein 7805-Regler und zwei Tantals lösen das Problem, wie in Bild 2 gezeigt. Als 9-V-Versorger eignen sich beispielsweise die Sinclair-Netzteile EURO 1200 (für den ZX 81) und UK 1400 (für den Spectrum). Aber Vorsicht — beim erstgenannten liegt Plus innen und beim UK 1400 am Außenkontakt.
|
