★ HARDWARE ★ MONTAGES ★ Avoir la couleur en possédant un AMSTRAD monochrome ( CPC 464 ) ★

Peritel Avec Alimentation 12v (CPC Revue)Hardware Montages

Voici comment réaliser un miracle avec très peu de composants : avoir la couleur en possédant un AMSTRAD monochrome.

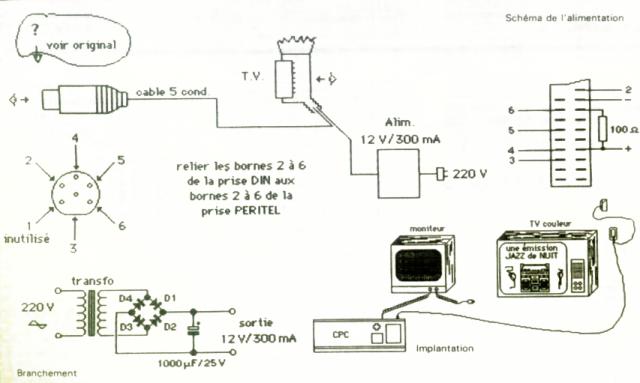

Naturellement, vous aurez compris qu'il ne s'agit pas de transformer le moniteur, mais plus simplement de réaliser un cordon qui raccordera la console au téléviseur couleur familial, pourvu que celui-ci soit doté d'une prise Péritel. Le coût de la réalisation est extrêmement bas, même en tenant compte de l'alimentation 12 volts dont nous donnons un schéma. Cette alimentation permet de déconnecter la partie réception HF du téléviseur. Elle est indispensable car, l'AMSTRAD fonctionnant sous 5 volts, ne permet pas de commander la commutation via le câble.

Nomenclature des composants

  • 1 connecteur Péritel
  • 1 prise DIN mâle 6 broches à 60°
  • 3 mètres de câble à 5 conducteurs
  • 1 résistance 100 ohms (brun-noir-brun-or)
  • 1 alimentation 12 V/500 mA type calculatrice
ou
  • 1 transformateur 220 V/12 V
  • 4 diodes 1N4001 ou 1N4007
  • 1 condensateur 1000pF/35 V

CPC n°4 ( 10/85 ) - https://cpcrulez.fr

ANNÉE: 1985
★ AUTEUR(S): ???
