CODINGCLASSEURS WEKA ★ Comment exploiter toutes les ressources et augmenter les performances de votre AMSTRAD CPC ★

8/3.3 - Le câble de liaison : achat ou réalisationCoding Classeurs Weka
8/3.3 - Le câble de liaison : achat ou réalisation

Si les quelques deux cent cinquante francs nécessaires pour l'achat du cordon de liaison entre CPC et l'imprimante vous semblent un peu trop élevés, et si vous êtes un peu bricoleur (bricoleuse), vous pouvez réaliser assez simplement ce câble.
Pour cela, il faut vous munir de :

  • un connecteur femelle 34 broches au pas de 2.54 mm pour la connexion côté AMSTRAD,
  • un connecteur mâle de type CENTRONICS pour la connexion côté imprimante,
  • un câble plat de 10 fils de la longueur que vous jugez nécessaire (jusqu'à 4 m).

Le schéma du connecteur côté AMSTRAD est le suivant : Porte pour imprimante

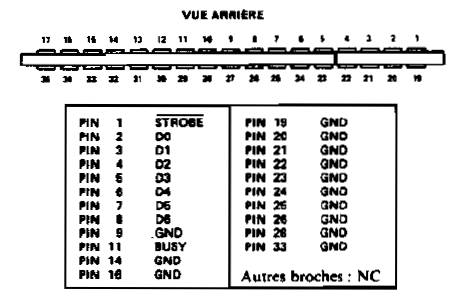

Le schéma du connecteur côté imprimante est le suivant :

Porte pour imprimante

(voir schéma du Connecteur parallèle du chapitre précédent 8/3.2)

Page précédente : 8/3.2 - L'interface CENTRONICS
