2/2.1 CPC 464

Coding Classeurs Weka

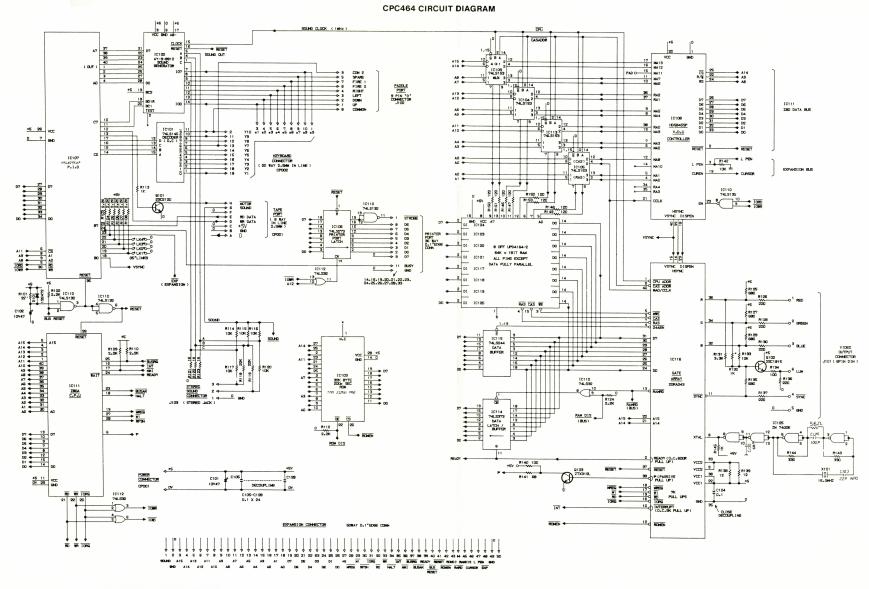

2/2 Schémas des cartes mères des Amstrad CPC 464, 664 et 6128 2/2.1 CPC 464 Valeur Référence Résistances à film de carbone (1/4 de watt sauf si autre valeur précisée) 56ohm 68ohm 100ohm 120ohm 180ohm 220ohm 330ohm 560ohm 680ohm 820ohm 1kohm 2k2ohm 3k3ohm 4k7ohm 5k6ohm 10kohm 12kohm 18kohm 22kohm 33kohm 47kohm 180ohm 1 Mohm 12ohm (½W) R306 R141 R134, 140 R146-153 R315 R126, 128, 130, 136, 137 R143, 144 R154, 313, 325 R125, 127, 129, 135, 301 R324 R113, 121-123, 132, 145 R102-112, 124 R321 R320, 323 R314 R114-117, 120, 133, 142, 309, 312 R318 R308, 311 R101, 118, 119, 304, 305 R319, 322 R302, 303, 307 R317 R316 R138, 139 Condensateurs électrolytiques 1uF/50V 10uF/16V 22uF/10V 47uF/1 OV 100uF/10V 100uF/16V 470uF/10V C309, 311, 314 C324 C308, 318 C101, 102, 303, 306 C301, 304 C315 C322 Condensateurs céramique 3pF/50 V 200pF/50 V 220pF/50 V 270pF/50 V 470pF/50 V 0.001 uF/50 V 0.022uF/50 V 0.1 uF/50 C316 C321 C310 C313 C307 C320 C317, 319, 323 C104-128 Condensateurs polystyrène 0.001 uF 0.01 uF 0.068uF C312 C305 C302 Circuits intégrés IC101 IC102 IC103 IC104, 105, 109, 113 IC106 IC107 IC108 IC110, 112 IC111 IC114 IC115 IC116 IC117-124 IC125 IC301 IC302 HD74LS145 AY-3-8912 TMM-23256P-1950 HD74LS153 HD74LS273 M5L8255AP-5 HK6845SP HD74LS132 Z8400APS HD74LS373 HD74LS244 20RA043 HM4864U-2 ZN7400E-D3 LA4140 LA6324 Transistors Q101 Q102, 301 Q103 KTC2120Y KTC1815Y ZTX312L Diodes D101 D301 D302 SIL-IS2472-HL SIL-IN4002 LED-Red.SLPI 45B Self & Tx. L301 T101 82uH C-12 Prises Jacks & Connecteurs J101 J102 J103 J104 J105-112, 116 J113 J114,115 Prise DIN à 6 broches Port Joystick 9 broches Port d'entrée/sortie RCA (3.5mm) Prise Jack d'alimentation Connecteurs 8 broches Dual In Line Connecteurs 14 broches Dual In Line Connecteurs 20 broches Dual In Line Switches (micro-interrupteurs) SW301 SW302SW303 Interrupteur RIP Interrupteur Marche/Arrêt Interrupteur Clavier Autres VR301 RY301 SP301 X101 Résistance variable de contrôle de volume (20 kOhm) Relai cassette Interlocuteur Quartz HC-18/u 16MhZ Page précédente : 2/2 - Schémas des cartes mères des AMSTRAD CPC 464, 664 et 6128 Page suivante : 2/2.2 CPC 664 ★ AMSTRAD CPC ★ DOWNLOAD ★ Aucun fichier de disponible: » Vous avez des fichiers que nous ne possédons pas concernent cette page ? Je participe au site: » Vous avez des infos personnel, des fichiers que nous ne possédons pas concernent ce programme ? » Vous avez remarqué une erreur dans ce texte ? » Aidez-nous à améliorer cette page : en nous contactant via le forum ou par email.
