Mit Hilfe dieses Programmes können Sie beliebige elektronische Schaltungen entwerfen, ausdrucken, ab-speichem und wieder einiesen. Zur Steuerung des Programmes sind zwei Menüs notwendig. Mit Hilfe des ersten Menüs wird eine Schaltung gezeichnet bzw. korrigiert. Das zweite Menü enthält Hilfsfunktionen zum Löschen, Ausdrucken usw. Die einzelnen Menüpunkte werden mit Hilfe der Cursortasten ‘links/rechts' gewählt und durch Drücken der COPY-Taste ausgeführt.
Um eine Funktion im ersten Menü auszuführen, muß der dargestellte Pfeil auf die gewünschte Funktion zeigen, im zweiten Menü nur auf das invers dargestellte Zeichen. Die darzustellenden Leitungsverbindungen werden wahlweise mit Hilfe der Tasten 2, 4, 6 oder 8 des
Zahlenblockes oder des Joysticks gezeichnet. Mit Ausnahme der Transistoren können alle Bauteile sowohl senkrecht, als auch waagerecht gezeichnet werden. | MENÜTABELLE: | | | Symbol | Funktion | | 1 | Widerstand | | 2 | Spule | | 3 | Kondensator (Kathode rechts) | | 4 | Kondensator (Kathode links) | | 5 | Diode (Kathode rechts) | | 6 | Diode (Kathode links) | | 7 | Transistor NPN, nach dem Zeichnen des Bauteils steht der Zeichenstift automatisch am Emitter. | | 8 | Transistor PNP, nach dem Zeichnen des Bauteils steht der Zeichenstift automatisch am Emitter. | | 9 | Anschlußpunkt | | 10 | Verbindungspunkt | | 11 | Beschriften, Zeichenmodus wird unterbrochen; Länge des Textes ist beliebig; durch Drücken von COPY wieder in den Zeichenmodus. | | 12 | Radieren, Zeichenmodus wird unterbrochen; Radieren mit den Tasten des Zahlenblockes, durch Drücken von COPY wieder in den Zeichenmodus. | | 13 | ‘w‘, Aufruf des zweiten Menüs | | löschen | der gesamte Bildschirm wird gelöscht | | Hardcopy | erst Drucker einschalten, dann Hardcopy aufrufen. | | Save | Name der Schaltung eingeben, dann saven. | | Load | Laden von Schaltungen. | | zurück | Zurück in das erste Menü. |
Um eine Hardcopy vom Bildschirm anzufertigen, kann jedes Hardcopyprogramm verwendet werden Es wird dann vom Programm mit CALL &AAOO aufgerufen. VARIABLENLISTE: - a: Variable zum Zeichnen/Radieren
- b: Variable zum Zeichnen/Radieren

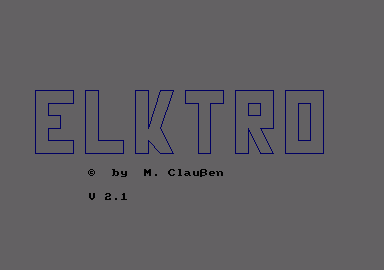

- x: Variable für das Titelbild
- y: Variable für das Titelbild
- f1: Farbe für Zeichenstift
- f2: Farbe für Zeichenstift
- f3: Farbe für Zeichenstift
- wp: Position des Pfeiles im ersten und zweiten Menü
- wi: Bewegungsrichtung des Pfeiles
- zz: Bauteilzuweisung
- z1: Bestimmung, ob erstes oder zweites Menü
- j: Joystickvariable
