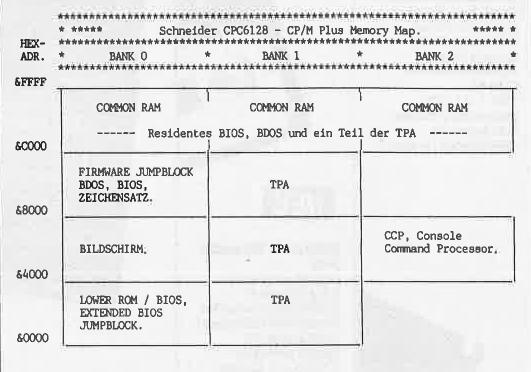

BANK0 des PCW und des CPC 6128 ist im allgemeinen für den Anwender versteckt. Doch mit diesem Programm lassen sich auch Bits und Bytes aus der Nähe betrachten, die bisher im Verborgenen lagen. Der 128 KByte große Speicher des CPC 6128 ist auf zwei Bänke verteilt, da der Prozessor Z80 gleichzeitig nur 64 KByte adressieren kann. Normalerweise verwendet man unter CP/M 2.2 und AMSDOS nur eine Bank. Für den Anwender werden dann rund 40 KByte zur Verfügung gestellt, weil der Rest von Bildschirm-RAM, Firmware-Jumpblocks, Systemparametern usw. belegt ist. Über das mitgelieferte Programm BANKMAN ist es unter AMSDOS möglich, die parallel liegenden 64 KByte für Daten oder Bildschirme zu nutzen. CP/M Plus dagegen stellt den gesamten Speicher für den Anwender zur Verfügung. Doch ist das System jetzt so groß geworden, daß über 64 KByte für das Betriebssystem (BIOS, BDOS, Bildschirm, Firmware-Jumpblocks usw.) reserviert werden müssen. Der Rest, 61 KByte, steht dem Anwender zur Verfügung; dies ist die sogenannte TPA (Transient Program Area). Programme, die von CP/M aufgerufen werden, liegen in der TPA. Um das ganze Speichergebiet nutzen zu können, ist also zwischen mehreren Bänken umzuschalten. CP/M Plus auf dem Schneider ist deshalb ein "gebanktes” (banked) System. BANK0 enthält höchst interessante Dinge: das Betriebssystem, den CP/M-Plus-Zeichensatz, das Bildschirm-RAM sowie den Amstrad-Firmware-Jumpblock (nur CPC 6128) und den Extended-BIOS-Jump-block (ab Hex 80 auf BANK0 - auch Joyce). Eine Übersicht finden Sie in Abb. 2. Normalerweise ist BANK0 sozusagen für den Anwender versteckt. Mit dem vorliegenden Programm lassen sich aber ihre Bits und Bytes näher anschauen. Mit der hier vorgestellten BIOS-Funktion 30: USERF Die Standard-CP/M-Plus-BIOS-Jumpblock-Funktion 30: USERF ist für das System reserviert. Diese User-Funktion ist auf den Schneider-CP/M-Plus-Computern für Calls nach BANK0 eingerichtet. Die Adresse auf BANK0 (oder COMMON RAM), die aufgerufen werden soll, muß als Inline-Parameter gleich hinter dem Call stehen. Ein USERF-Call sieht also prinzipiell wie in Abb. 1 aus. Abb. 1: Der prinzipielle Aufbau eines USERF-Programms >> Registerinhalte werden übertragen Werte, die in den Registern stehen (nicht in den alternativen Registern), dürfen als Parameter für die USERF-Routine (oder den dort aufgerufenen Firm-ware-Call) übertragen werden. Falls die Subroutine einen Registerinhalt zurückgibt, findet auch dieser bei USERF Berücksichtigung, und er wird in den entsprechenden Registern returniert. Beachten Sie bitte, daß eventuelle Adressenwerte, die durch einen Firmenware-Call (z.B. TXT GET MATRIX und SCR NXT BYTE) returniert werden, zu Adressen in BANKO referieren. Das gleiche gilt für Firmware-Calls, die einen oder mehrere Adressenparameter benötigen (z.B.TXT SET MATRIX). Auch diese sollten auf BANK0 stehen, dürfen aber alternativ auch auf COMMON RAM untergebracht sein. Das Dump-Programm Listing 1 stellt ein Dump-Programm dar, das die Bytes auf BANKO als Hex-Werte und ASCII-Zeichen zeigt (entsprechend dem mitgelieferten Programm DUMP.COM, das Files anzeigt). Wenn Sie wollen, können Sie es natürlich erweitern und einen BANKO-Disassembler schreiben. Ich selbst verwende lieber eine andere Methode, um mir die umfangreiche Arbeit des Eintippens eines Disassemblers zu ersparen. Ich habe ein ganz kurzes BIOSMOVE-Programm erzeugt. Dieses lade ich mit meinem Monitorprogramm (SID oder HISOFTMONA80). Wenn ich jetzt gewisse Gebiete der BANK0 disassemblieren möchte, verschiebe ich einfach mittels BIOSMOVE (Listing 2) das Speichergebiet nach COMMON RAM und von dort an seine Ladeadresse auf BANK1. Hier kann ich es mit dem Monitorprogramm bequem disassemblieren. Die meisten (alle?) Monitorprogramme arbeiten ja vom obersten Teil des COMMON RAM und kommen deshalb mit der Verschieberoutine nicht in Konflikt. Nur muß man darauf achten, daß der Verschiebeblock nicht zu lang ist, da sonst das Monitorprogramm überschrieben wird. Bei MONA8O darf der Verschiebeblock nicht mehr als ca. 4,5 KByte (&1900) umfassen, während er bei SID noch ein bißchen länger sein kann. Natürlich darf man auch nicht die ersten 40 Byte von BANK1 verändern, da sie vom System verwendet werden. << Abb. 2: Der CP/M-Plus-Spelcher Ist In 3 Banks organisiert. COMMON RAM ertaubt als gemeinsamer Bereich Verschiebungen von Memory-Berelchen zwischen den Banks und mittels USERF-Calls In den Firmware-Jumpblock und damit die Manipulation der Systemparameter auf Bank 0. So funktioniert es Das Listing ist übrigens kommentiert. Dennoch hier ein paar zusätzliche Bemerkungen: Die USERF-Sub-routine wird zuerst nach COMMON RAM (ab Hex C000) verschoben. Die Anfangs- und Schlußadresse wird dann von der DMA abgeholt. Um Platz zu sparen, ist die weitere Eingaberoutine sehr vereinfacht; sie überprüft nur, ob die Anfangs- und Schlußadresse in Hex-Ziffern eingegeben wurden. Wenn das nicht der Fall ist, erfolgt eine Fehlermeldung. Sind Startoder Schlußadresse nicht angegeben, werden die Default-Werte verwendet (0 bzw. Hex FFFF). Andere Error Checkings erfolgen nicht. Die Parametereingabe muß also immer gleich hinter dem Programmnamen stehen, wie es im Listing angezeigt ist. In der Hauptroutine werden die Werte, die in den Speicherzellen auf BANK0 stehen, in Hex-Zahlen umgewandelt und ausgegeben. Gleichzeitig werden die Werte in einer Reihe abgespeichert. Wenn die 16 Hex-Werte auf dem Bildschirm angezeigt sind, werden sie wieder abgeholt und in druckbaren ASCII-Zeichen ausgegeben. Das Dump-Listing wird mit CONTROL S angehalten. CONTROL Q startet es wieder, und mit CONTROL C läßt sich das Programm unterbrechen. Was finden Sie auf BANK0? Die Memory Map des CPC 6128 finden Sie in Abb. 2. Wie Sie sehen, sind der größte Teil des Betriebssystems und der Firmware-Jumpblock auf BANKO versteckt. Mit USERF sind die meisten aber auch von CP/ M Plus aus zugänglich. Auch für den PCW Obwohl das Programm auf und für einen CPC 6128 geschrieben ist, läuft es auch auf dem PCW, dessen USERF auf derselben Adresse liegt. Prinzipiell ist auch die Memory Map dieses Computers wie die des CPC 6128 aufgebaut, obwohl der PCW keinen Firmware-Jumpblock auf BANK0, Block 3 hat. Søren Dahl , Schneider Magazin
|
