HARDWAREMONTAGES ★ INTERFACE MIDI par Thierry MANGION (Valable Dour CPC 664 - 6128) ★

Interface Midi - Part 2|CPC Infos)Hardware Montages

Si vous possédez un instrument MIDI  quelconque et un AMSTRAD dont vous désirez tirer autre chose que ce que le générateur de son d'ARNOLD peut vous fournir, alors ce dossier vous concerne.

Nous allons voir comment réaliser l'Interface MIDI, le logiciel en langage machine gérant cette Interface et le programme Basic servant à la transcription d'une partition sur l'écran. En somme nous allons voir comment transformer ce cher ARNOLD en «SEQUENCEUR» pour la modique somme de 150 F, prix de revient approximatif des composants de l'Interface.
Tout d'abord quelques définitions :


  • Qu'est-ce qu'un séquenceur ? C'est un appareil capable d'enregistrer une partition et de la restituer sous forme de codes MIDI lesquels seront injectés à un Instrument MIDI type synthétiseur, expandeur, boite à rythmes, clavier, etc. qui Jouera cette partition.
  • Qu'est-ce que MIDI ? C'est l'acronyme de «Musical Instrument Digital Interface». C'est un standard
  • International mis au point en 1983 permettant à divers Instruments de musique, voire de différentes marques, de communiquer entre eux.


Caractéristiques techniques de l'ensemble proposé :

  • Le codage de la partition peut se faire sur un nombre de canaux allant de 1 à 16. On peut donc jouer Jusqu'à un maximum de 16 notes simultanément.
  • Le tempo est réglable de 30 à 170 noires à la minute.
  • La plus petite durée enregistrable est le triolet de triple croche (ce qui correspond à 1/24ième de noire).
  • Il est possible de mémoriser 13000 notes au maximum.
  • Il n'est pas nécessaire de récrire les mesures Identiques, chose que ne fait pas un séquenceur bas de gamme du commerce sur lequel un refrain doit être récrit autant de fols qu'on désire l'entendre.
  • Il n'est pas vraiment nécessaire de connaître le solfège pour transcrire une partition. En effet, les sé-quenceurs vendus dans le commerce vous obligent à avoir un clavier à proximité et de Jouer sur celui-ci la note qui sera enregistrée par le séquenceur. Seul problème. Il ne faut pas se tromper en Jouant la note (Clé de Sol, clé de Fa, altérations à la clé...). Ici, le logiciel va se charger de tous ces problèmes : Il n'est pas Indispensable de connaître le nom des notes sur la portée étant donné qu'on se limite à transcrire visuellement la note de la partition sur l'écran. D'autre part ce mode de transcription ne nécessitant pas de clavier, si vous ne possédez qu'un expandeur (un expandeur est un générateur de sons sans clavier donc beaucoup moins onéreux qu'un synthétiseur). Il vous sera néanmoins possible de transcrire et de restituer une musique.
  • Toute la transcription se fait au Joystick.
  • Possibilité de liaison inter-mesure. Durée maximum d'une liaison : 10 temps.
  • Possibilité d'ajouter des canaux, d'en effacer.
  • Possibilité d'affecter un canal MIDI différent pour chaque vole. On pourra ainsi piloter simultanément une boîte à rythme réglée sur un canal MIDI, un synthétiseur Jouant des sonorités différentes selon le canal MIDI plus tout autre Instrument réglé sur un autre canal MIDI.
  • Possibilité de mémoriser pour une partition les réglages initiaux de Tempo, d'affectation des canaux MIDI permettant ainsi un lancement automatique du morceau à la bonne vitesse, avec les bons canaux MIDI.


Commençons par détailler le dernier maillon de la chaîne c'est-à-dire l'Interface MIDI. Sans faire un cours magistral d'électronique ou de transmission MIDI, voyons pourquoi tout cela fonctionne.


  • Le décodage d'adresse est le premier problème à résoudre lorsque Ton veut connecter des extensions à un ordinateur. Tout système possède un certain nombre d'adresses réservées aux circuits internes et d'autres utilisables pour 'd'éventuelles   extensions.    Ces adresses, définies lors de la conception de la machine, sont les suivantes pour l'AMSTRAD : De F8E0 à F8FF, F9E0 à F9FF, FAE0 à FAFF, FBE0 à FBFF, soit 128 adresses plus les adresses de F8BC à F8BF, F9BC à F9BF, FABC à FABF, FBBC à FBBF. Ce qui nous laisse en tout 144 adresses disponibles pour l'utilisateur et ses extensions.
  • Le décodage d'adresses réalisé sur cette Interface n'est qu'un décodage partiel. En effet, si on consulte le schéma de principe, on s'aperçoit que seuls les Bits d'adresse de A4 à A15 y arrivent et y sont traités.
Le circuit IC3 a pour rôle de surveiller les Bits d'adresse et de valider l'extension simplement dans une des configurations de ceux-ci. Pour que l'extension soit active. Il faudra donc avoir les Bits Al2 à Al5 à 1, tes Bits A4 à A7 à 1, le signal IORQ barre à 1, et la sortie de IC2 à 1. IC2 est un comparateur 4 Bits. Celui-ci est câblé pour décoder le chiffre &8 sur les Bits A8 à A11.

L'extension sera donc validée pour l'adresse &FAFX vu que les Bits A0 à A3 ne sont pas décodés. Toute adresse comprise entre &FAF0 et &FAFF validera donc l'extension d'où le nom de décodage partiel. Dernière condition ayant été un peu oubliée, le signal IORQ barre. L'ordinateur met un niveau 0 sur cette broche lorsqu'il y a une demande d'entrée/sortie (In/Out Request). Le circuit IC3 ne validera donc l'extension qu'à la condition que l'adresse sur le bus d'adresse soit &FAFX et que la broche IORQ barre solt à 0, donc que l'on fasse une demande d'entrôe/sortle sur la bonne adresse.

--------------------------------------------------------------------------------------------
 STATUT     DONNEE    DONNEE             INTERPRETATION
--------------------------------------------------------------------------------------------
80 à 8F     00 à 7F   00 à 7F    Note OFF (+ No canal) + No Note + Vélocité
90 à 9F     00 à 7F   00 à 7F    Note ON (+ No canal) + No Note + Vélocité
A0 à AF     00 6 7F   00 à 7F    Apréi Touche Polyphonique (+No canal) + No Note + Prewion
B0 à BF     00 à 79   00 a 7F    Changement de Commande (+No canal) + Contrôle + Voleur
C0 à CF     00 à 7F              Changement de Programme (+ No canal) + No de programme
D0 à DF     00 à 7F              Apres Touche Commune (+No canal) + Valeur
--------------------------------------------------------------------------------------------

Nous avons donc pour l'Instant l'extension qui réagit quand on l'adresse correctement.

Le circuit IC5 se charge de mémoriser la donnée se trouvant sur le bus de donnée seulement quand l'extension sera validée. On récupère donc ainsi la donnée envoyée par le logiciel dans ce circuit. Une partie du circuit IC6 sert à produire un signal d'horloge de fréquence 31250 Hz (fréquence de transmission des codes MIDI) qui va servir de base de temps aux circuits IC8 et IC9 qui se chargeront de traduire la donnée mémorisée par IC5 sur 8 Bits donc sur 8 fils (donnée parallèle) en une donnée sur 1 fil (donnée série) à la vitesse imposée par l'horloge.
Et voilà ! Le logiciel envole une adresse et une donnée à l'extension qui va traiter tout cela et le rendre compatible avec la norme MIDI. Toutefois, l'adresse employée par ce logiciel étant &FAF0, vérifiez qu'aucune autre Interface déjà branchée sur votre ordinateur ne réponde à cette adresse.

* Voyons maintenant côté instrument de musique comment cela se passe. Un appareil équipé de l'Interface sérielle asynchrone MIDI (31250 Hz + ou - 1%) comporte une prise MIDI IN et/ou une prise MIDI OUT. L'Interface est une boucle de courant de 1.5 mA avec optocoupleur. Etant donné qu'il est préférable qu'une sortie MIDI OUT n'attaque qu'une entrée MIDI IN, le signal est remis en forme par la sortie MIDI THRU (lorsqu'elle existe,ce qui n'est malheureusement pas toujours le cas). Le protocole de communication différencie les octets de STATUT (>127) devant être suivis d'un ou plusieurs octets de DONNEE (<128). Un message MIDI typique est de la forme Sn,XX,YY où S représente le statut (&8 à &E), n le numéro de canal (&0 à &ampcF pour les canaux 1 à 16), XX le premier octet de donnée (&00 à &7F), YY le deuxième octet de donnée (&00 à &7F). Voici un petit tableau des codes les plus Importants :

Attention, les numéros de statut et de donnée dans le tableau sont donnés en hexadécimal.

Numéros des notes :

&6c (108) = DO

Aigu (clavier 88 touches)
&60 ( 96) - DO Aigu (clavier 61 ou 73 touches)
&45 ( 69) - LA 440 Hz
&3C ( 60) - DO Milieu du clavier
&24 ( 36) - DO Grave (clavier 61 touches)
&18 ( 24) = DO Grave (clavier 73 touches)
&15 ( 21) = LA Grave (clavier 88 touches)

Vélocité :
&00 = Note OFF (Ne pas utiliser zéro comme valeur par défaut !)
&01 = ppp (pianissimo)
&40 = mp-mf (mezzo-forte) ; valeur par défaut
&7F = fff (fortissimo)


Exemple : un appareil recevant le code &90,&3c,&40 comprendra ceci : Statut &9=touche enfoncée (Note ON) sur le canal 0 donc canal MIDI 1. Jouer la note &3C avec la vélocité (force) &40. La première chose que l'Instrument de musique fera, sera de vérifier le numéro de canal envoyé pour savoir si le message le concerne. Si celui-ci est réglé pour recevoir ce canal. Il vérifie le statut. Dans notre exemple, le statut étant note ON, Il va savoir qu'il doit recevoir deux octets de donnée qui sont le numéro de la note à Jouer et la force à laquelle il faut la Jouer. Certains messages MIDI ne comportent que deux octets. Exemple : &C0,&02 signifie changement de programme sur le canal MIDI 1, passer au programme numéro 3.

Pour information, il ne faut qu'un millième de seconde pour envoyer un message MIDI complet. Il semble donc que le son est produit au moment même où est reçu le code. Grâce à cette interface vous pouvez vous «amuser» à envoyer des codes MIDI à partir du Basic. Essayez d'envoyer la séquence OUT &FAF0,&90:OUT &FAF0,&3C:OUT &FAF0,&40. Si l'Instrument est réglé en réception sur le canal 1 ou sur OMNI, celui-ci va vous Jouer un DO médian. De la même façon, entrez la ligne suivante : OUT &FAF0,&80:OUT &FAF0,&3C:OUT &FAF0,&40 et la note cessera d'être Jouée.

Maintenant que l'électronique et la norme MIDI n'ont plus de secrets pour vous voyons ce qui vous est proposé au niveau du logiciel.

  • Le programme MENU.BAS va vous permettre de sélectionner et de lancer les différents programmes. En outre, il vous permettra d'effacer une partition si vous le désirez en éliminant tous les fichiers qui auront pu être générés sur la disquette sous ce nom. La sélection se fait au Joystick (Haut/Bas) et le fait de cliquer (Feu) sur la sélection lancera le programme désiré.
  • Le programme CHAINEUR.BAS va récupérer   le   fichier   créé   par TRANSCR.BAS ayant comme extension «.TRA» et va enchaîner les mesures dans l'ordre que vous lui Indiquerez pour créer un fichier final ayant pour extension «.BIN» Interprétable par le programme d'exécution du morceau. Il est à noter que toute correction ou modification ultérieure de mesure sur un morceau entraînera obligatoirement une nouvelle opération de chaînage pour répercuter la cor-ection au niveau du fichier final, .'exécution de ce programme mouvant être très longue, ne vous mpatlentez pas, laissez l'ordinateur fravalller.
  • Le programme EXECUT.BAS récupère le fichier chaîné et traduit, charge le programme de gestion d'Interface en langage machine et ance l'exécution du morceau soit manuellement selon les paramètres que vous lui entrerez, soit automatiquement à partir d'un fichier de réglages. Il est en effet possible avec -e programme d'enregistrer les paramètres affectés à une partition et de tancer l'exécution de celle-ci automatiquement avec les bons paramètres de Tempo, affectations de canal MIDI pour les canaux programmés.
  • Le programme CHARGEUR.BAS est e programme de chargement du programme en langage machine. Il :harge les codes opération en mémoire et génère un fichier EXE.BIN. Une fois que vous serez sûrs que le programme EXE.BIN tourne correctement, vous pourrez effacer le programme CHARGEUR.BAS qui ne sera plus d'aucune utilité.


EXE.BIN est le programme de gestion de l'Interface, c'est lui qui gère l'Interface en onction des notes à restituer, des canaux MIDI, des durées, du tempo, l'utilisation du langage machine c'est avéré Indispensable vu les vitesses de transmission, le nombre d'opérations à effectuer, le peu de temps disponible si l'on voulait accéder à un tempo de 170 maximum (1/24ilème de noire toutes les 15 millisecondes).

La principale difficulté dans ce programme provenait du fait que la boucle principale de comptage devait durer 15 millisecondes très précisément, quels que soient les branchements conditionnels (sans quoi le tempo n'aurait pas été constant mais aurait été fonction du nombre de notes jouées). Chaque note ON ou note OFF envoyée retardant l'exécution du programme de 1078 microsecondes. Il a fallu compter le nombre de branchements vers une note ON ou OFF à chaque boucle et diminuer la temporisation de fin de boucle (temporisation définissant le tempo du morceau) d'autant de fols 1078 microsecondes qu'il y avait eu de branchements, Le nombre de compensations maximum étant de 13 par 1/24ième de noire. Il a fallu en plus mémoriser le nombre de compensations n'ayant pu être faites tors d'un cycle pour qu'elles le soient au cycle suivant de façon à obtenir une vitesse d'exécution du morceau très précise.

Il y a Ici une petite particularité à signaler en ce qui concerne l'Instruction machine OUT(C),r. Pour l'utilisation de l'adressage de port, le Z80 fournit le groupe très puissant des instructions IN et OUT. SI on regarde plus attentivement les Instructions de ce groupe, on trouve dans les Instructions IN(C),r et OUT(C),r une possibilité d'adresser plus que les 256 ports prévus. En effet, dans ces Instructions, l'état des 8 Bits d'adresse Inférieurs est déterminé par le contenu du registre C mais le contenu du registre B est en outre placé dans les Bits d'adresse A8 à A15. Ce sont ainsi 65536 adresses de ports qui sont disponibles et adressables. Donc pour envoyer en langage machine le code &90 à notre Interface, il faudra faire :

LD BC,&FAF0
LD A ,&90
OUT (C)A

* Maintemant parlons du programme principal : TRANSCR.BAS. Il vous permettra

1) De commencer à transcrire une partition. Là, il vous faudra entrer le nom du morceau, le nombre de canaux et le nombre de temps par mesure. Comprenons bien Ici que le nombre de canaux correspond au nombre maximum de notes qu'il faudra Jouer à un moment de la partition. Par exemple, une partition de piano Jouant à la main droite des accords de 3 notes maxinum par moments et à la main gauche des accords de 4 notes maximum devra être codée sur 7 canaux avec comme contrainte de remplir de silences les canaux où rien ne se passe (une fonction de remplissage rapide d'une mesure avec du silence existe permettant de perdre le moins de temps possible lors de la transcription de ces canaux de vide).
Ensuite tout se fera au Joystick : il vous restera à entrer chaque mesure sur chaque canal avec possibilité de ne stopper la transcription que lorsque vous êtes sur le dernier canal (pour pouvoir sortir. Il faut que la mesure soit complète sur tous les canaux).

La première chose qui vous sera demandée est la clé dans laquelle vous écrivez le canal : faites Gauche ou Droite pour passer de clé de SOL à clé de FA et cliquez pour valider le choix. La clé sera mémorisée de telle façon qu'à la mesure suivante vous n'aurez pas à la repositionner : il vous suffira de cliquer. Si par contre vous faites Haut et que vous cliquez, la mesure sera rempile avec du silence et vous passerez au canal suivant (fonction de remplissage rapide d'une mesure avec du silence évoquée plus haut). Une fonction de raccourcissement de mesure est également disponible Ici. Il est parfois utile, lorsque l'on transcrit des mesures sur 4 temps, de pouvoir en transcrire une sur 2 temps seulement par exemple, d'où cette fonction. Il suffira de faire «Bas» au Joystick pour arrêter la transcription de la mesure à l'endroit où on le désire (Il est conseillé de stopper tous les autres canaux associés à cette mesure au même endroit sinon gare au plantage monstrueux...).

Ensuite vous seront demandées les altérations à la clé : en faisant Gauche/Droite vous ferez défiler les altérations possibles. De la même façon que précédemment, le fait de cliquer sur une altération la mettra en mémoire pour le canal et vous ne serez pas obligé de repositionner les altérations à la mesure suivante.

Ensuite vous sélectionnerez toujours avec Gauche/Droite si vous souhaitez transcrire une note, un silence ou une liaison avec la note précédente. Si vous sélectionnez silence ou liaison, vous sauterez la rubrique suivante qui consiste à donner la dérogation (dans le cas d'une liaison la note sera calculée automatiquement à partir de la dernière note enregistrée sur le canal). SI vous avez choisi «note», un point représentant celle-ci apparaîtra sur la mlnl portée à droite de l'écran. Vous n'aurez qu'à le positionner à l'aide du Joystick (Haut/Bas) à la même place que vous voyez la note sur la portée de la partition que vous avez à transcrire et cliquer.

Ensuite vous sera demandée la dérogation aux altérations, ce qui vous permettra de Jouer les notes bémols, dièses ou bécares. Le môme principe de sélection est appliqué : Gauche/Droite et cliquage.
Vous sélectionnerez ensuite la durée de la note (Gauche/Droite, cliquage).
Puis vous Indiquerez s'il y a une rallonge à la durée de la note (pointée, double pointée). A partir de ce moment-là, le logiciel calcule la note en fonction de la clé, des altérations, des dérogations et l'affiche sur la portée. Une chose Importante est à signaler : si vous cliquez et que rien ne se passe c'est que vous n'avez pas la possibilité de le faire (liaison supérieure à 10 temps, durée trop longue entraîhant un débordement de la mesure. Impossibilité de pointer une triple croche, etc..,). Le temps restant (en 1/ 24lème de noire) est Inscrit sur le dernier temps de la mesure sous la portée. D'autre part, sous chaque valeur de note est Inscrite la durée qu'elle occupera dans la mesure. Vous pourrez ainsi voir à tout moment ce que vous pouvez mettre comme valeur de note pour terminer une mesure.

Le choix de valider ou annuler ne vous sera offert qu'en fin de mesure et affectera toute la mesure.

2) Vous pouvez arrêter une transcription et la reprendre ultérieurement sans problème. Tous les paramètres de liaison, de clé seront sauvegardés automatiquement (seules les altérations seront à repositionner en début de reprise de transcription). Vous pourrez donc sans aucun problème reprendre une transcription par une liaison avec la mesure précédente (si le logiciel refuse la liaison c'est qu'elle sera supérieure à 10 temps. En effet la somme de la durée de la dernière liaison est mémorisée en fin de transcription donc si vous avez déjà fait de la liaison de liaison et que vous reprenez par une liaison portant la durée totale à plus de 10 temps. Il y aura refus).

3) Le troisième choix proposé est la correction/visualisation de la partition transcrite auparavant. On entre le nom de la partition puis le numéro de la mesure à laquelle on veut commencer et il n'y a plus qu'à cliquer sur les options proposées.

4)  On peut dans les choix suivants commencer ou continuer à ajouter un canal. On pourra ainsi compléter l'écriture d'une partition en ajoutant des canaux un à un si tant est qu'il en reste de libres évidemment.
Cette option vous obligera à renommer la partition.

5)  Dernier choix possible : l'annulation pure et simple d'un canal. Ce choix se passe de commentaires.
En ce qui concerne le programme Basic, rien de spécial n'est à signaler à part peut-ôtre les maintenant célôbrlsslmes CALL &BB9C et CALL &BB03 que vous connaissez tous et qui sont évidemment le passage en Inversion vidéo et le vidage de ta mémoire tampon du clavier (très utile avant les INPUT).

CONCLUSION :

Il ne me reste plus maintenant qu'à vous souhaiter beaucoup de courage. Vous pouvez d'ores et déjà ressortir le clavier et la partition poussiéreuse que le Père Noôl vous a apportés rien que pour vous ennerver il y a quelques mois. Vous allez devenir un DIEU de la M.A.O (Musique Assistée par Ordinateur).





QUELQUES POINTS DE REPERE :

Bus d'extension : localisation des signaux utiles à l'extension, (le bus d'extension est vu de l'extérieur)

A15=3  A11=7   A7=ll   D0=26   D4=22
A14=4  A10=8   A6=12   Dl=25   D5=21
A13=5  A9 =9   A5=13   D2=24   D6=20
A12=6  A8 =10  A4=14   D3=23   D7=19

Connecteur mâle arrivant sur l'extension (câble en provenance du bus d'extension)

(vue côté soudures)

Rappels de brochage des composants polarisés :

LED : la plus grosse partie visible par transparence de la LED représente le - de la diode LED

Condensateurs :

Circuits Intégrés : repéré soit par une encoche, soit par un point

Régulateur de tension :

Pour fabriquer un cordon MIDI :

Relier les 2 prises mâles DIN 5 broches à 180° comme Indiqué ci-contre.
(vue côté soudures)


Pour terminer l'article sur l'interface MIDI, voici la liste des composants ainsi que quelques indications pour le montage.

LISTE DES COMPOSANTS

CIRCUITS INTEGRES:

IC1 = 74LS08         (4 portes AN D à 2 entrées)
IC2 = 74LS85         (comparateur 4 Bits)
IC3 = 74LS30         (porte NAND à 8 entrées)
IC4- 74121           (monostable)
IC5 = 74LS374       (buffer 8 Bits)
IC6 = 74LS04         (6 Inverseurs)
IC7 = 74LS165       (registre 8 Bits à décalage parallèle-série)
IC8 = 74LS165       (registre 8 Bits à décalage parallèle-série)


CONDENSATEURS:

C1 = 100 9F/16 V Radial (polarisé)
C2 = 1.2 nF
C3 = 100 nF
C4 = 100 nF
C5 = 100 nF
C6=100 nF
C7 = 3.9 nF
*C8 = 1000 9F/40 V Axial (polarisé et soudé verticalement sur le circuit imprimé le moins vers le bas)
*C9= 1000 9F/16 V Axial (polarisé)


RESISTANCES:

R1 = 22 Kn (rouge, rouge, orange)
R2 = 1 Kn (marron, noir, rouge)
R3 = 18 Kn (marron, gris, orange)
R4 = 220 n (rouge, rouge, marron)
R5 = 220 n (rouge, rouge, marron)
R6 = 270 n (rouge, violet, marron)


AJ1 = résistance ajustable 20 Kn multitours verticale (10 tours minimum)

DIVERS:

LED ;5 mm verte (polarisé)
1 support de circuit Intégré à 20 broches
4 supports de circuit Intégré à 14 broches
3 supports de circuit intégré à 16 broches
Plaque VEROBOARD 100*100 (ou Epoxy 100*100) Fiche
DIN 5 broches à 180 degrés femelle pour câble
*T1 = régulateur 5 V positif 7805 (polarisé)

*Dissipateur en U pour régulateur (attention à la place disponible)
*D1 = pont de diodes 1 A (polarisé)
*Transformateur 220 V / 9 à 12 V - 0,3 A connecteur femelle pour circuit Imprimé + mâle pour câble type Joystick mais à 25 broches OU connecteur 50  broches spécial pour connection sur circuit Imprimé double face (voir texte)

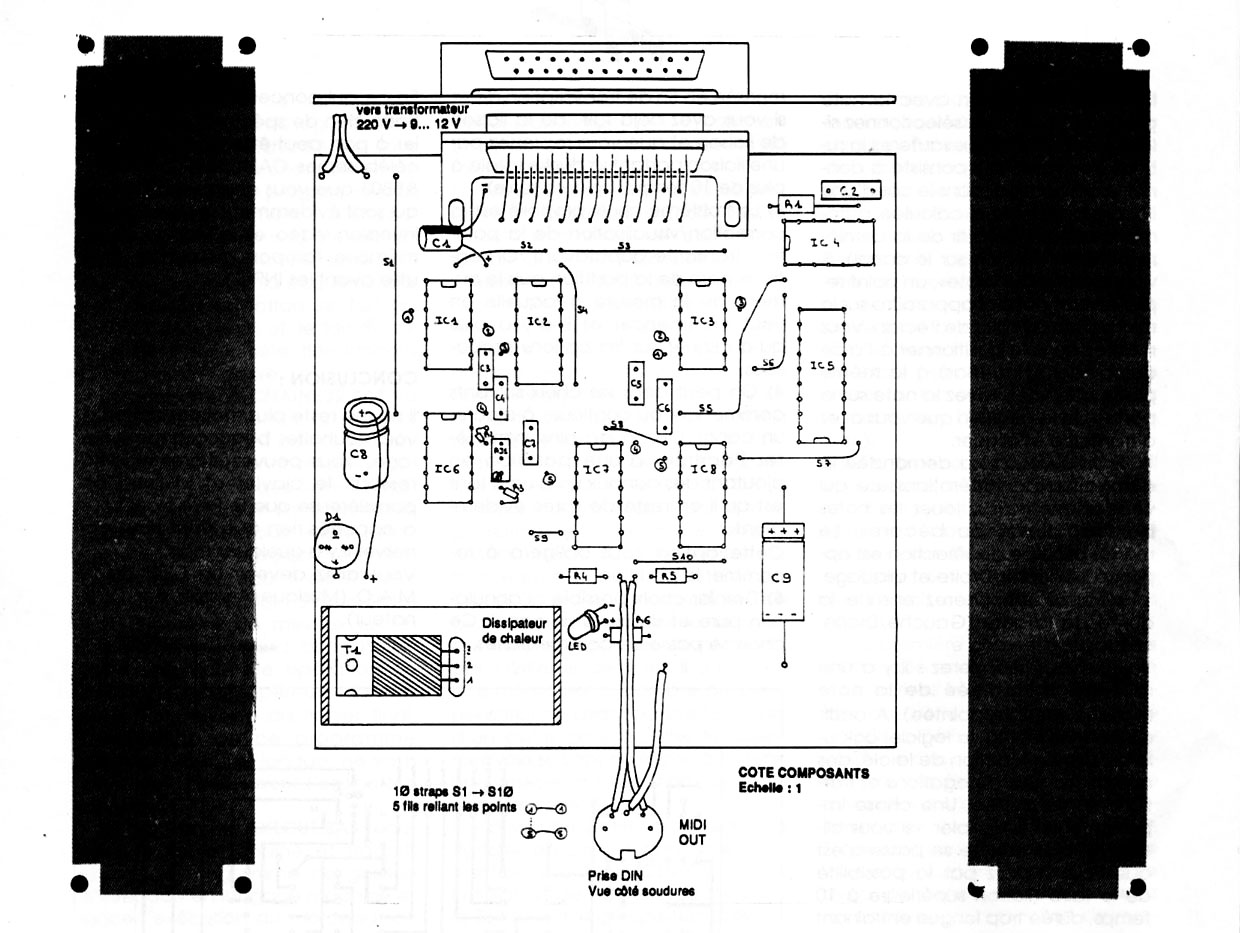

ATTENTION :
Ne pas oublier de câbler :
- côté soudures 16 fils
- côté composants 10 straps + 5 fils

Si vous désirez confectionner un câble MIDI II vous faudra en plus:
- 2 prises DIN mâles 5 broches à 180 degrés pour câble
- Du câble 3 conducteurs non blindé ou du câble 2 conducteurs plus blindage
(Le fil blindé est plus cher que le non blindé, le blindage du câble MIDI n'étant pas nécessaire... Faites vos comptes...)

L'utilisation de supports de circuit Intégrés est plus que conseillée, Elle permet de brancher l'extension sans installer ses circuits Intégrés afin de vérifier qu'il n'y ait aucun problème à vide. Enfin, si tout s'est correctement passé, on pourra enficher les circuits intégrés en tenant compte de leur orientation et surtout en ayant COUPE L'ALIMENTATION DE LA CARTE, puis remettre le tout sous tension en sachant qu'un dépannage est beaucoup plus simple à réaliser si l'on peut ôter les circuits Intégrés facilement.

Pour la connexion de l'interface sur l'ordinateur, deux cas peuvent se présenter selon votre configuration (ceci en tenant compte du fait qu'il doit être possible de déconnecter l'interface donc qu'il doit y avoir un point de coupure entre le bus d'extension et l'Interface). Soit comme mol vous avez un 464 avec une extension quelconque déjà branchée (mémoire supplémentaire, synthétiseur de parole...) auquel cas vous ouvrez le ventre de celle-ci pour y souder vos 22 fils en partance vers le connecteur mâle de l'extension MIDI.

* Soit le bus d'extension est libre, auquel cas vous soudez vos 22 fils sur un connecteur spécial circuit imprimé et vous allez directement souder les extrémités de vos fils sur le circuit imprimé de l'extension MIDI (les signaux devant arriver sont repérés sur la vue «côté soudures»).

Le câble de liaison entre l'ordinateur et l'interface MIDI ne devra en aucun cas excéder 25 cm. L'expérience m'a démontrée qu'au-delà ARNOLD devenait complètement fou.
Autre point Important, l'alimentation de votre CPC est dimensionnée de telle façon qu'elle puisse fournir pour d'éventuelles extensions une intensité maximale de 300 mA au-delà de laquelle il serait dangereux d'aller (risque de surcharge et claquage de l'alimentation stabilisée à l'Intérieur du moniteur).

Donc, dans le cas où vous n'avez pas d'autre extension que celle-ci branchée sur votre CPC (l'Interface MIDI consomme environ 110 mA), vous pouvez vous servir de l'alimentation 5 V disponible sur la broche 27 du bus d'extension et ramener celle-ci sur l'Interface MIDI au point marqué + sur la vue «côté soudures». SI tel est votre cas, il vous sera Inutile d'acheter et de souder les composants marqués d'un astérisque dans la liste des composants.

Dernier point, vous n'êtes pas obligés de faire un circuit Imprimé traditionnel, vous pouvez acheter une plaque VEROBOARD qui est une plaque d'epoxy percée de trous au pas de 2.54 mm. Il vous suffira de suivre la vue «côté soudures» pour relier avec du fil les composants entre eux.

Si vous avez un problème ou un doute, ne vous fiez pas à la photo de l'extension car celle-ci étant un modèle expérimental, il peut y avoir des divergences par rapport à l'Implantation des composants. Reportez-vous toujours au schéma de principe qui lui est normalement Juste.

De toutes façons, pour tout problème de mise au point, de points obscurs. Je me tiens à votre disposition pour vous aider et vous conseiller. Vous pourrez me téléphoner aux heures de bureau au (1) 43.39.01.01 ou (1) 43.77.81.08 (demandez Monsieur MANGION).

L'Interface montée, il vous faudra encore la régler sur la fréquence de 31250 Hz grâce à l'ajustable AJ1. Si vous pouvez disposer d'un fréquencemètre, mettez vous entre le 0 Volts et le point repéré fr sur la vue «côté soudures». Réglez la fréquence sur 31250 Hz +ou-1% c'est-à-dire entre 30938 Hz et 31562 Hz. Sinon écrivez le petit programme baslc suivant :

10 out &FAF0,&90:out &FAF0,&3C:out &FAF0,&c40
20 for t=1 to 200:next t
30 out &FAF0,&80:out &FAF0,&3C:out &FAF0,&40
40 for t=1 to 200:next t:out &FAF0,&FF:goto 10
Faites tourner ce programme tout en agissant sur AJ1 Jusqu'à ce qu'une note soit entendue en répétition sur votre instrument et/ou jusqu'à disparition du message type «MIDI DATA ERROR» sur l'instrument. L'Instrument devra être réglé sur le canal MIDI 1 en réception.

Thierry MANGION , CPCinfos n°32 et 33 & http://cpcrulez.fr
