HARDWAREMONTAGES ★ MODIFICATION DE L'IMPRIMANTE MCP 40 POUR L'AMSTRAD ★

Bon  nombre de possesseurs d'ORIC sont passés sur AMSTRAD... Il est normal de chercher, dans ce cas, à utiliser le matériel que l'on possédait déjà, notamment l'imprimante.

La MCP 40 est, pour ceux qui ne la connaîtraient pas, une imprimante fonctionnant un peu-comme une table traçante. Elle écrit sur du papier en rouleau, au moyen de 4 stylos de couleurs différentes : noir, rouge, bleu, vert. Si sa lenteur est un handicap pour éditer de longs listings, le fait qu'elle soit capable de tracer en continu est un avantage certain pour dessiner courbes et graphiques.

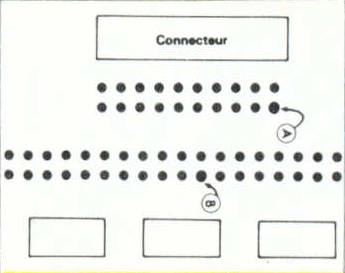

L'imprimante répond à la norme CENTRONICS mais avait été adaptée à l'ORIC. Pour cette raison, le signal ACKnowledge remplaçait le signal BUSY. L'AMSTRAD ayant besoin du signal BUSY, une petite modification de l'imprimante s'avère nécessaire. Pour ce faire, il suffit d'ouvrir soigneusement le boîtier et de démonter la plaquette circuit imprimé qui est superposée à celle supportant le connecteur de sortie. C'est sur cette dernière qu'il faudra intervenir. Pour faire la modification, aidez-vous du schéma illustrant cet article. – Dessouder la dernière liaison du connnecteur qui aboutit au point que nous avons repéré par la lettre "A" sur notre schéma. - Relier cette "patte" du connecteur au point que nous avons repéré par la lettre "B". Avouez que la modification est simple...

Refermez avec précautions le boîtier et... fabriquez-vous le câble qui adaptera votre MCP 40 à l'AMSTRAD : c'est le plus long !

CPC n°7+CPC n°8 (Correction schéma)

★ EDITEUR: CPC REVUE
★ LICENCE: ???
★ ANNÉE: 1986
★ AUTEUR: yannick BLANCHET
