L'INDISPENSABLE MAILLON

Si vous avez pour projet la communication, le modem est un élément indispensable entre votre ordinateur et la ligne téléphonique. Le choix, dans cette gamme de matériels, est encore assez limité. Nous avons essayé, en liaison avec MERCITEL et également avec le serveur JAGOT et LEON, le modem ATTEL MDE 423.

L'emploi d'un modem, non agréé par les PTT, pourrait causer des ennuis à son utilisateur. Il convient donc de choisir, si possible, un modèle ayant reçu la "bénédiction" de notre chère administration : c'est le cas du MDE 423.

Il y a peu de choses à "voir" lorsqu'on effectue le test d'un MODEM. C'est, en règle générale, un appareil qui se doit d'être fiable, surtout s'il travaille en liaison avec un serveur, car il est, dans ce cas, sous tension 24 heures sur 24.

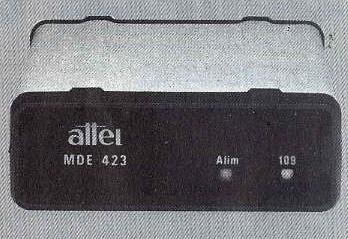

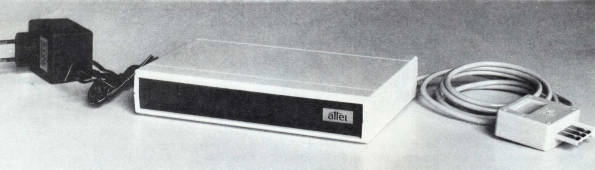

Le MDE 423 a une élégance sobre. Présenté dans un long boîtier de couleur crème, son encombrement est celui d'un livre. Tiens, le manuel utilisateur d'un AMSTRAD, par exemple. La face avant ne montre que deux diodes électroluminescentes : une rouge signalant la mise sous tension, et une verte s'allumant lors de la prise de ligne. A l'arrière du boîtier, on trouve le connecteur RS 232 qui devra être relié, par un câble plat, à l'interface du même nom. L'alimentation s'effectue par un bloc qui se branche directement dans la prise secteur. Le dernier appendice est le cordon équipé d'un conjoncteur téléphonique gigogne préconisé par les PTT.

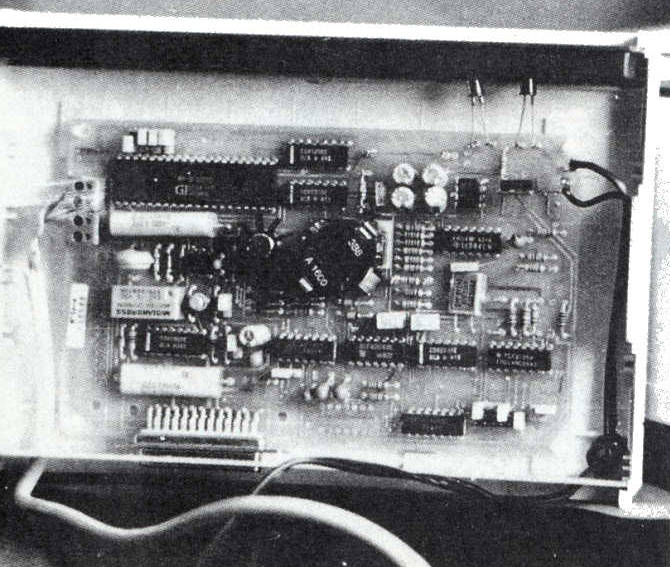

Comme vous pouvez le constater, il n'y a aucune commande, aucun interrupteur à l'extérieur du boîtier. Si on ouvre les deux coquilles composant la jolie boîboîte, on découvre, à l'intérieur, un circuit imprimé fort bien réalisé. Sur ce circuit, parmi les composants, sont disposés des petits cavaliers dont la position détermine les différents modes de fonctionnement du modem. La notice, livrée avec l'appareil, vous expliquera comment choisir la position de ces cavaliers. Conforme aux recommandations CCITT, V23, V24 et V28, le MDE 423 est capable de la réponse automatique. Il est particulièrement destiné aux applications VIDEOTEX et aux transferts de fichiers. Son prix particulièrement attractif, 1 700 F HT, le situe bien dans la gamme de périphériques disponibles pour l'AMSTRAD.

CARACTERISTIQUES PRINCIPALES

Débit d'information :

1200/1200 bits half duplex
1200/75 bits full duplex
75/1200 bits full duplex

Mode de transmission :

série asynchrone

Type de modulation :

déplacement de fréquence

Fréquences émises :

1300 Hz - 2100 Hz à 1200 bits/s
390 Hz - 450 Hz à 75 bits/s

Réponse automatique

Exploitation :

bidirectionnelle simultanée ou à l'alternat.

Support de transmission :

lignes spécialisées 2F ou réseau commuté

Spectre émis en ligne :

conforme aux recommandations PTT

Niveau émission : 0 dBm max.

Niveau réception : 0 à -43 dBm

Accès ligne : 600 ohms

Courant de ligne : autorégulé

Circuits de conjonction :

avis V24 du CCITT (102, 103, 104, 105, 107, 108, 109, 125, 126) Interfaces V24/V28 ou TTL

Réversibilité 1200/75 - 75/1200 manuellement ou par logiciel Dimensions boîtier : 250x145x40 mm

Alimentation : 220 volts, 50 Hz

Connexion côté calculateur :

par connecteur DIN 25 pts

Connexion côté ligne :

par borniers à vis ou prise gigogne normalisée PTT.

http://CPCrulez.fr

★ ÉDITEUR: ATTEL
★ ANNÉE: ???
