8/6.3 - Brancher le lecteur du CPC 464 sur le CPC 6128

L'intérêt d'un deuxième lecteur de disquette sur le 6128 n'a pas à être démontré d'autant que certains logiciels ne fonctionnent pas de façon satisfaisante sans cette mémoire de masse supplémentaire, c'est par exemple le cas du compilateur dB COMPILER (voir Partie 7, Chap. 3,1.6).
La différence de prix entre le modèle FD1, destiné au 6128 et le modèle DDI-1 fonctionnant sur le 464 est suffisamment faible pour que l'on ait intérêt à acquérir ce dernier qui sera beaucoup plus facile à revendre par la suite. On peut aussi imaginer d'emprunter un lecteur de 464 à un ami équipé, le temps de quelques copies.

Le lecteur DDI-1 est effectivement un FD1 auquel on a ajouté un boîtier contenant la carte contrôleur qui fait défaut au CPC 464. Evidemment, cette carte contrôleur fait double emploi avec celle intégrée sur la carte mère du CPC 61 28, et on ne peut pas relier le boîtier du contrôleur 464 sur un 6128 : il faut débrancher le contrôleur du lecteur DDI-1 et le remplacer par un câble de liaison allant directement au 6128.

Ce câble existe sous la référence DL2 (connecteur nez de carte) ou DL3 (connecteur Centronics présent sur certaines machines) et coûte une centaine de francs. Si on a des difficultés à se procurer le modèle DL2 et à condition d'être soigneux, on peut éventuellement le réaliser soi-même.
Il faut acheter :

  • un connecteur type Multiflex HE 10 2 fois 17 contacts femelle auto-dénudant équipé de deux détrompeurs mâles, qui sera branché au lecteur DDI-1 (par exemple référence AWP 34-7240 chez AM Distribution sur lequel il est nécessaire de supprimer l'unique détrompeur central à l'aide d'un cutter) ;
  • un mètre de câble en nappe 34 conducteurs au pas de 1,27 mm (exemple : AWG 28-34/F) ;
  • un connecteur encartable autodénudant au pas de 2,54 mm qui sera relié à la prise Disk Drive 2 du 6128 (exemple : AWDS 34-OF1).

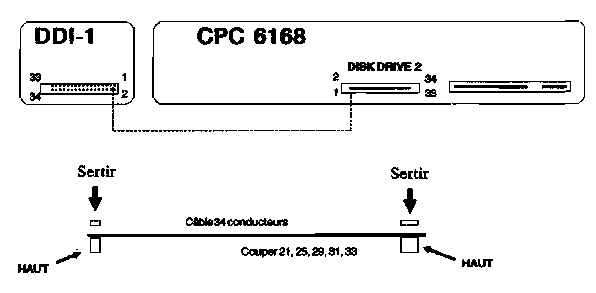

On sertit le câble en nappe en veillant à ce que le contact 1 du lecteur soit bien relié au contact 1 de l'ordinateur, le 2 au 2, etc. On doit ensuite supprimer les contacts 21, 25, 29, 31 et 33 qui sont à + 5 V, il faut éviter de les relier puisque les deux appareils possèdent leur propre alimentation (voir Partie 8, Chap. 1, page 3 et Partie 2, Chap. 3.5, page 4) ; il suffit de couper les fils avec un cutter à 1 cm du connecteur après les avoir repérés.

On doit impérativement veiller à l'exactitude du sens d'insertion des deux connecteurs lors du branchement aux appareils, aussi est-il préférable de coller sur chacun une étiquette permettant par la suite le repérage facile du haut du connecteur.

Lors de l'utilisation, les voyants du lecteur interne et du lecteur externe s'allument alternativement et il y en a toujours un des deux qui reste allumé, même si la disquette n'est pas sollicitée, ce qui est normal.
