| Nouvelles Instructions 013 |

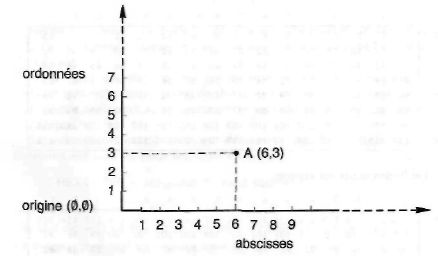

2. LES COORDONNÉES GRAPHIQUES RELATIVES ET ABSOLUES LES COORDONNÉES ABSOLUES L'écran du CPC peut être considéré comme un repère orthonormé. dont l'origine se situe au coin inférieur gauche, l'axe des X (abscisses) allant de 0 à 639, et l'axe des Y (ordonnées) de 0 à 399 :

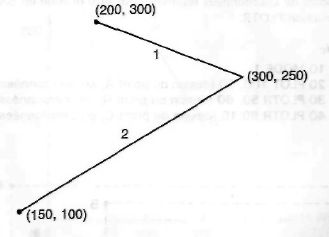

Les coordonnées dites absolues sont toujours exprimées en fonction de l'origine. Exemple : le point A, de coordonnées absolues (6,3). Il faut savoir en outre que, lorsque vous allumez la machine, le curseur graphique (qui peut être considéré comme la pointe du crayon permettant de dessiner sur l'écran) est positionné en (0,0). Mais dès qu'un point quelconque est dessiné grâce à l'instruction BASIC PLOT, le curseur graphique se retrouve positionné sur ce point. La règle générale est que le curseur se trouve toujours sur le dernier point dessiné, ou à l'extrémité de la dernière ligne dessiné. Les lignes peuvent être dessinées avec l'instruction BASIC DRAW la ligne est tracée à partir de la position du curseur graphique à ce moment là, jusqu'au point dont les coordonnées absolues suivent l'instruction DRAW (il s'agit bien de coordonnées absolues, et l'extrémité de la ligne sera indépendante de la position du curseur. Essayez par exemple de lancer le programme suivant, qui trace deux lignes: 10 MODE 1 Voici ce que vous obtenez :
* La ligne 20 dessine un point de coordonnées absolues (200,300). Par la même occasion, le curseur y est positionné. LES COORDONNEES RELATIVES Les coordonnées dites relatives sont toujours exprimées en fonction de la position du curseur graphique à ce moment-là (c'est-à-dire comme si la position de ce dernier représentait l'origine des axes). Exemple

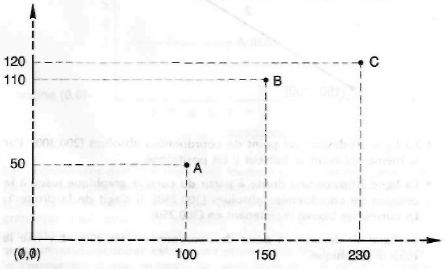

On peut effectivement constater que les coordonnées absolues de B sont (150,110), mais ses coordonnées relatives par rapport à A (où se trouve le curseur quand B est dessiné) sont bien (50,60). D'une manière moins orthodoxe, on pourrait dire que B est plus à droite que A de 50 et plus haut de 60. De la même manière, les coordonnées absolues de C sont (230,120), et ses coordonnées relatives par rapport à B sont (80,10). Les "lignes relatives" peuvent être tracées grâce à l'instruction BASIC DRAWR : tracé d'une ligne à partir de la position du curseur graphique à ce moment là, jusqu'à une position dont les coordonnées relatives à ce curseur suivent l'instruction DRAW. Exemple
L'extrémité B de la droite a pour coordonnées absolues (170,110), et pour coordonnées relatives par rapport à A (70,-90). Elle est en effet de 70 plus à droite que A, et de 90 plus basse que B. En langage machine, nous utiliserons les deux routines suivantes : &BBED qui est l'équivalent de PLOTR. Notons enfin qu'il est possible de positionner le curseur graphique à une position absolue donnée, sans rien dessiner, grâce à l'instruction BASIC MOVE, dont la routine équivalente, que nous utiliserons en langage machine, est &BBC0.
|
